Современные кабельные системы востребованы на различных предприятиях. Будь то офисы частных организаций, центры обработки данных, государственные компании, промышленные предприятия. На предприятиях с промышленной спецификой, к информационной кабельной системе предъявляются особые требования по защите от внешних воздействий и по способам размещения оборудования.
В сегменте промышленных кабельных систем компания LANMASTER предлагает продукцию Industrial. Данная продукция предназначена для использования в суровых условиях, где продукты с не-IP-рейтингом не будут обеспечивать необходимого уровня защиты системы. К решениям Industrial относятся так же элементы, адаптированные для различных условий монтажа, модульное коммутационное оборудование, предназначенное для монтажа на DIN рейку.
Розетки и модули в промышленном исполнении, со степенью защиты IP68
Для монтажа кабельных систем на промышленных предприятиях, в условиях агрессивной внешней среды, компания LANMASTER предлагает специальное решение, компоненты которого соответствуют степени защиты IP68.
Сети Ethernet зачастую приходится развертывать в суровых условиях.
К таковым можно отнести множество примеров:
- производственные цеха
- вредные и взрывоопасные производства
- супермаркеты
- больницы
- автосервисы
- лаборатории
- складские терминалы
- электростанции
- агропромышленные предприятия
- морские и речные порты
- деревообрабатывающая промышленность
Влажность, вибрации и пыль может испортить контакты внутри обычных соединительных конструктивов. Негативное воздействие агрессивных факторов может, в конечном итоге, разрушить материал, что делает контакт непригодным. Специальные корпусы конструктивов предотвращают попадание внутрь приборов посторонних предметов и жидкостей, предотвращая коррозию и порчу контактов.

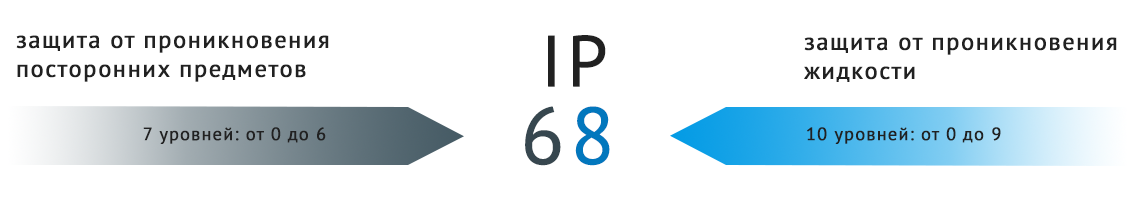

Степень защиты или IP
Все электротехнические устройства имеют определенную степень защиты, согласно классификатору в соответствии с международным стандартом IEC 60529. Код обозначается буквами IP и двумя цифрами. Первая цифра указывает на защиту от проникновения различных твердых предметов и частиц. Вторая классифицирующая цифра указывает степень защиты оборудования от вредного воздействия жидкости.
Например, бытовая розетка как правило имеет степень защиты IP20, обычно устанавливается в офисных или жилых помещениях. Максимальная степень защиты соответствует маркировке IP68. То есть это полностью пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением. Именно такую степень защиты имеют компоненты LANMASTER для промышленного использования.
Розетки и модульные патч-корды обеспечивают защищенное IP68 соединение, предохраняя контакты и отверстия соединителей от пыли, влаги, вибрации и чистящих средств. Эти решения идеально подходят для защиты соединений в суровых условиях..
- Коннекторы предназначены для использования в суровых условиях эксплуатации при температуре от -40°С до 85°С.
- Степень защиты оболочки IP68 полностью исключает попадание внутрь соединения пыли и обеспечивает работоспособность
при кратковременном погружении в воду. - Защитная крышка защищает розетку, когда она не используется.
- Надежное резьбовое соединение делает соединение устойчивым к вибрации.
Компоненты LANMASTER с защитой IP68

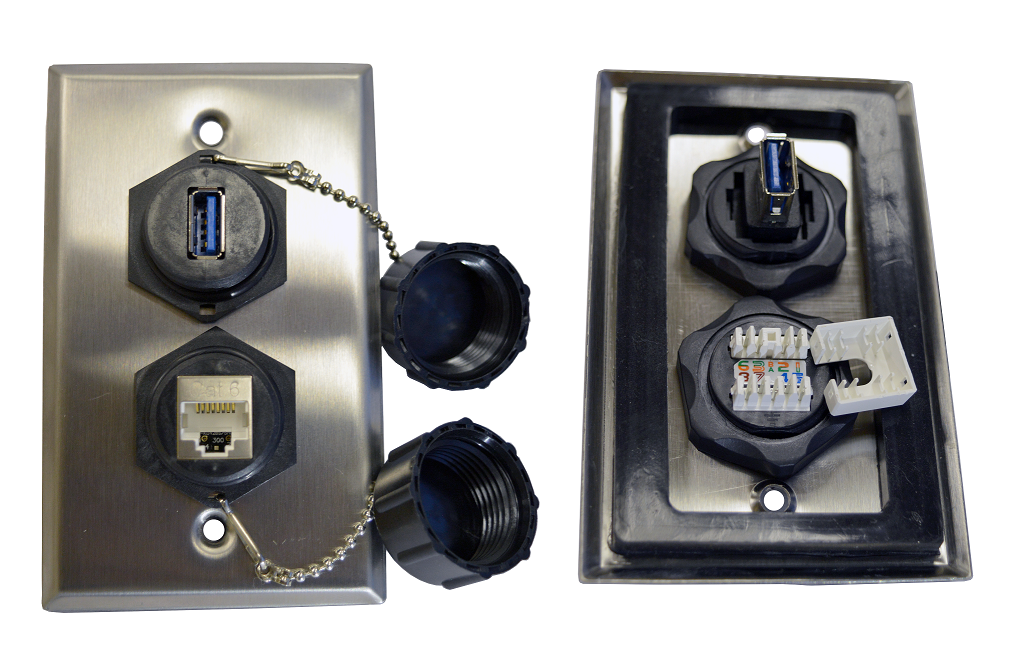

Индустриальные модули
Промышленные модули изготовлены из ударопрочного пластика UL 94V-0, контакты – из фосфора и бронзы с напылением золота. Механизм баонетной фиксации обеспечивает надежное прилегание деталей. На корпусах модулей тоже есть уплотнители, которые служат тем же функциям защиты.
Модули снабжены крышками с резьбой. Когда модуль не используется, его внутренняя часть надежно закрыта. Кроме модулей Keystone доступны так же соединительные модули с разъемом RJ-45 с обеих сторон модуля. Удобны для использования при необходимости установки быстрого соединения.
Лицевые панели
Лицевые панели для монтажа промышленных модулей выполнены из нержавеющей стали. Резиновая герметизирующая прокладка с внутренней стороны панели обеспечивает плотное прилегание к поверхности монтажа. Резиновые шайбы для винтов обеспечивают защиту мест соединения панели с поверхностью.
Настенные коробки
Монтажная коробка, предназначена для монтажа на стену или другие поверхности. Допускает возможность установки до двух модулей в промышленном исполнении, а также подвод кабелей с любой из трех сторон. Для подвода кабеля нужно использовать гермовводы. Пластик на коробке сплошной, но заглушки под разъемы достаточно просто демонтируются. Корпус коробки с лицевой панелью соединяются через герметизирующую силиконовую прокладку.

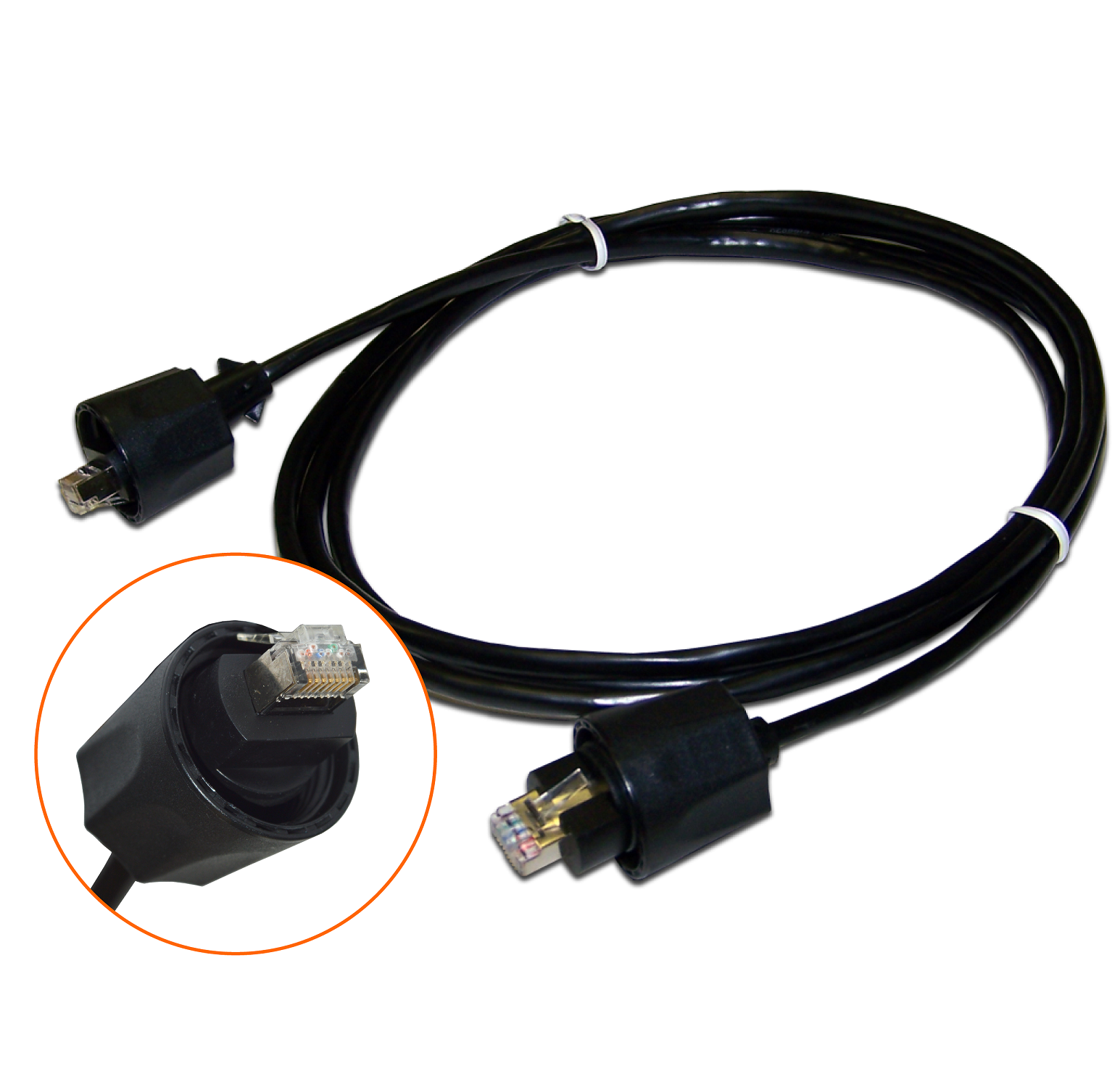

Коммутационные шнуры
Промышленные патч-корды оконцованы разъемами RJ-45, USB или HDMI. Разъемы заключены в защитные корпусы из
термопластика с резиновыми уплотнителями. Корпус штепселя имеет байонетный способ фиксации, на нем есть грани,
для удобства при закручивании подключаемого разъема. Вилки и разъемы полностью защищены от влаги, вибрации,
химических веществ и чистящих средств.
Кабель обладает повышенной гибкостью, выдерживает воздействие воды, горюче-смазочных материалов,
ультрафиолетового излучения.
Помимо указанных компонентов, есть так же сопутствующие элементы системы для промышленных кабельных систем.
Например, отдельные крышки с байонетным механизмом фиксации
LAN-OK-WP-CAP.
Они используются для того, чтобы закрыть неиспользуемые разъемы.
А так же есть защитный колпачок
LAN-BO-WPAK,
он предназначен для герметизации подвода кабеля к индустриальному телекоммуникационному модулю.

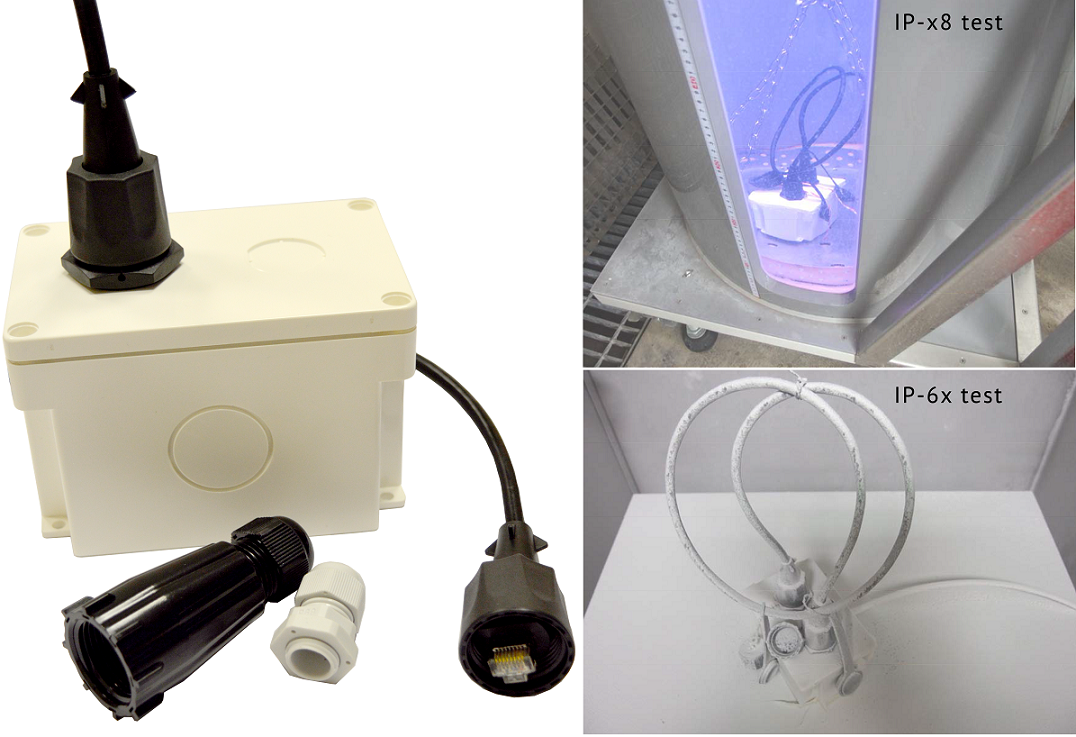

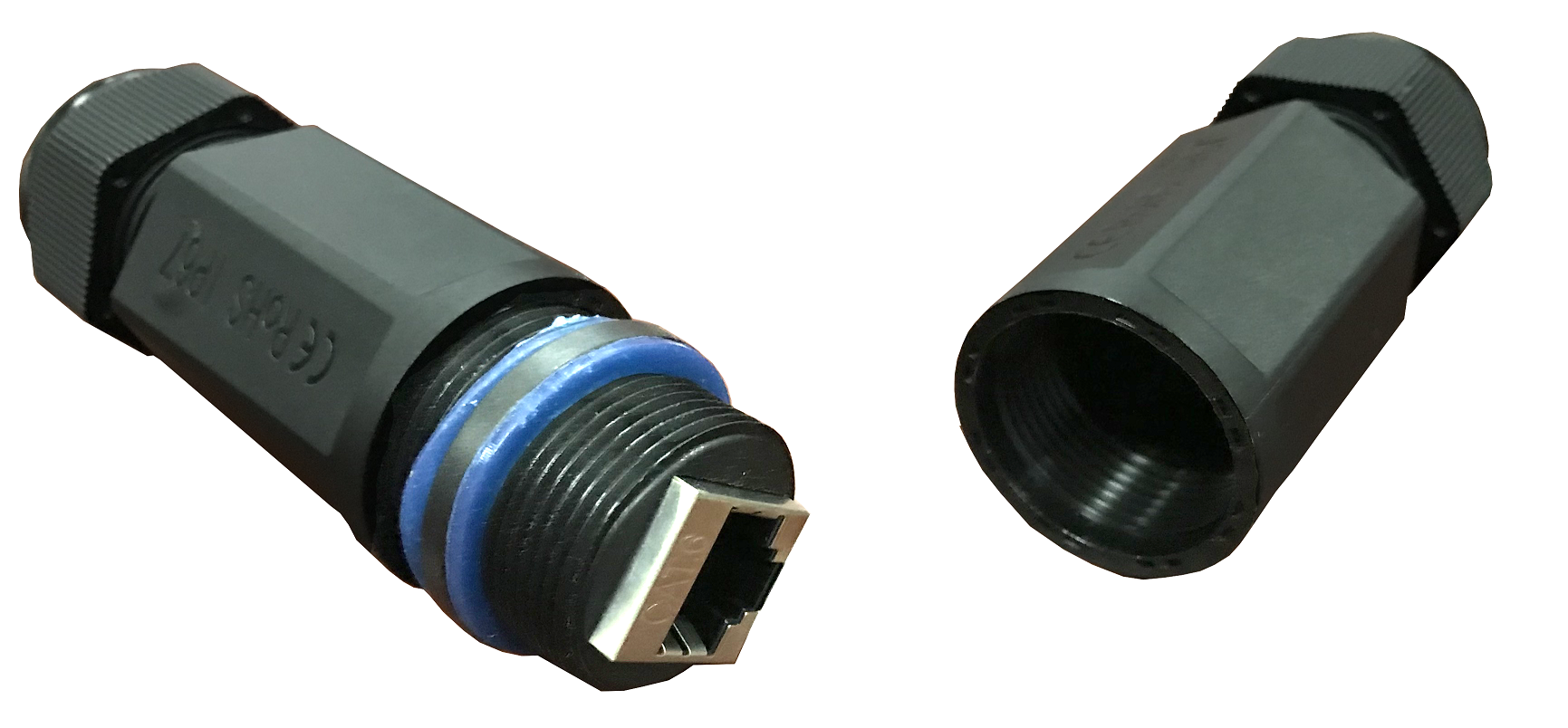

Комплект для герметичного соединения кабеля
Отдельного внимания заслуживает комплект для герметичного соединения кабеля со степенью защиты IP-67. Данное это решение может использоваться для удлинения кабельных линий в полевых условиях.
В конструкции используется проходной адаптер RJ-45, который предназначен для быстрого подключения заранее претерминированных кабельных линков.
Особенности:
- используется, когда требуется оперативное решение экстренной проблемы
- простая конструкция
- готовый комплект, совместимость с компонентами
Компоненты LANMASTER для монтажа на DIN-рейку
Информационные системы, пожарные, охранные, все более тесно переплетаются между собой. И не всегда по классической схеме электроавтоматика устанавливается в электрический шкаф (на DIN-рейку), а информационное оборудование в 19” конструктив. Зачастую появляется необходимость организовывать на DIN-рейке информационные Ethernet порты или оптические адаптеры.

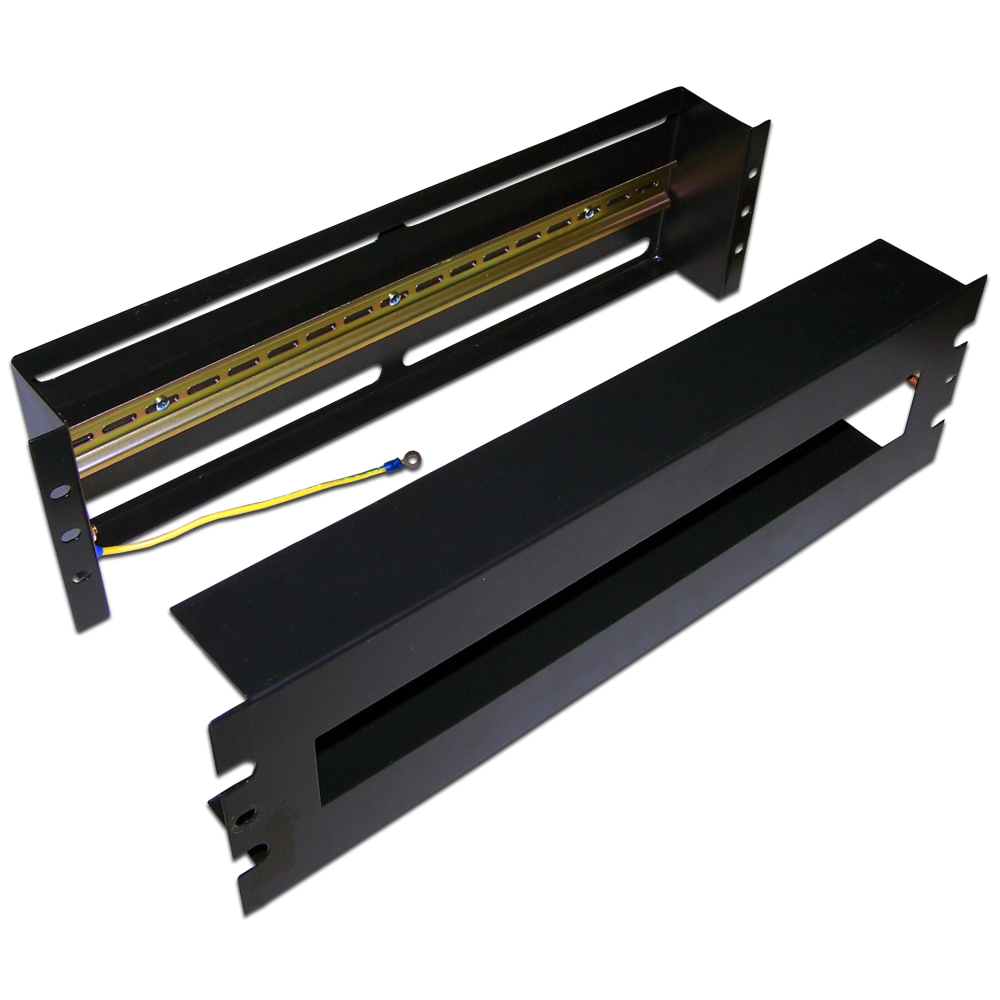

Панель с DIN-рейкой в 19" конструктив
В тех случаях, когда требуется установить в 19’’ стойку какое-либо электротехническое оборудование, обычно используют корпус с DIN-рейкой.
Такой корпус имеет ряд преимуществ. DIN-рейка утоплена на некоторую глубину, для комфортного размещения приборов
в шкафу.
Спереди корпус закрывается крышкой, отверстие в которой обеспечивает удобный доступ к установленному оборудованию.
Для удобства разводки кабеля, в задней части корпуса так же есть несколько специальных отверстий.

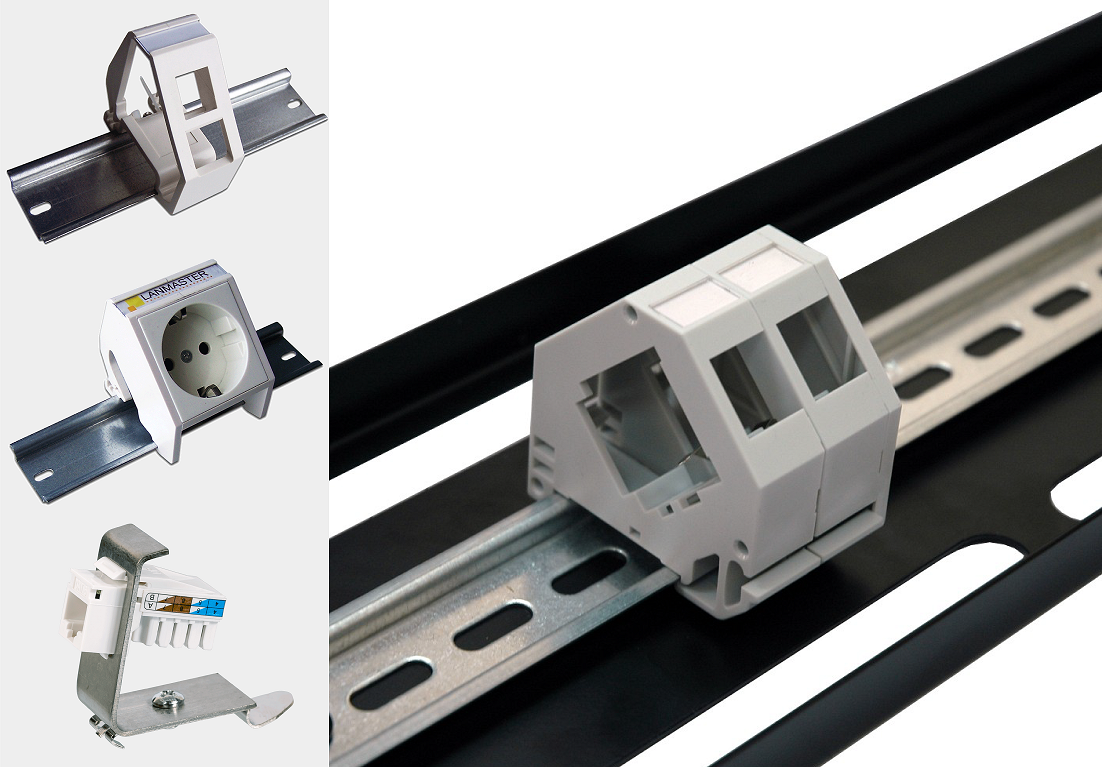

Боксы и рамки для установки на DIN-рейку модулей Keystone и Mosaic
Для случаев, когда на DIN-рейку, например в электрическом шкафу, требуется смонтировать модули Keystone, тоже есть ряд решений.
В нашем ассортименте есть большое разнообразие рамок и корпусов для этих целей.
- Металлические и пластиковые бескорпусные рамки, благодаря своей конструкции, позволяют смонтировать телекоммуникационные модули различной ширины.
- Модульные боксы с крышкой можно стыковать друг с другом в единый ряд.
- Рамки под стандарт Mosaic. Туда можно установить как электрические модули 45х45, так и информационные при помощи вставок SIP
Универсальный бокс
Для установки на DIN-рейку есть и более габаритное и емкое решение, бокс под установку адаптерных панелей.
Бокс обладает адаптивной конструкцией, его можно задействовать как под медь, так и под оптику, используя различные
лицевые панели. В кроссе предустановлена сплайс-пластина для фиксации КДЗС.
Кроме крепежа на DIN-рейку, он имеет отверстия для крепления к стене и кронштейны для установки в 10” монтажный конструктив.

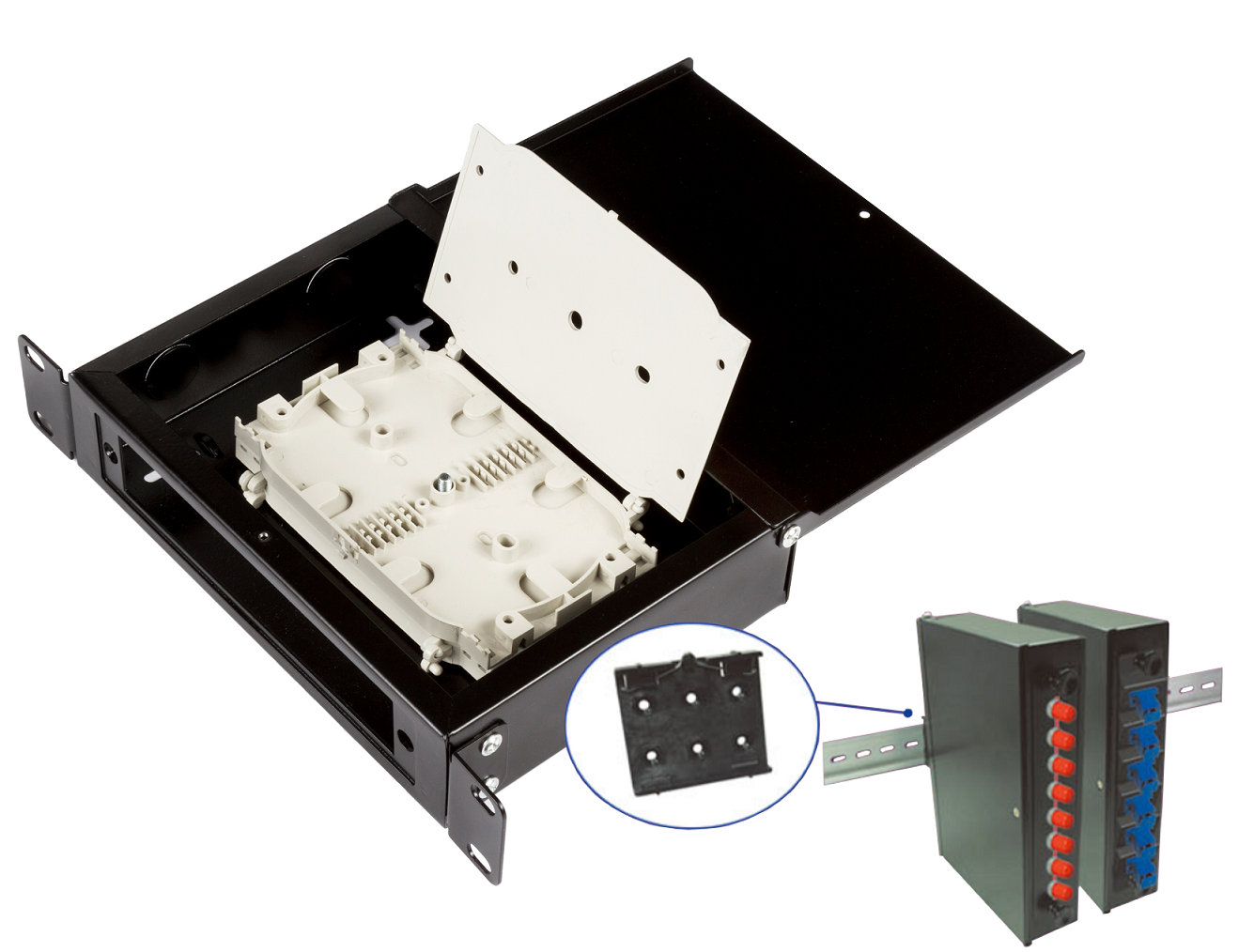

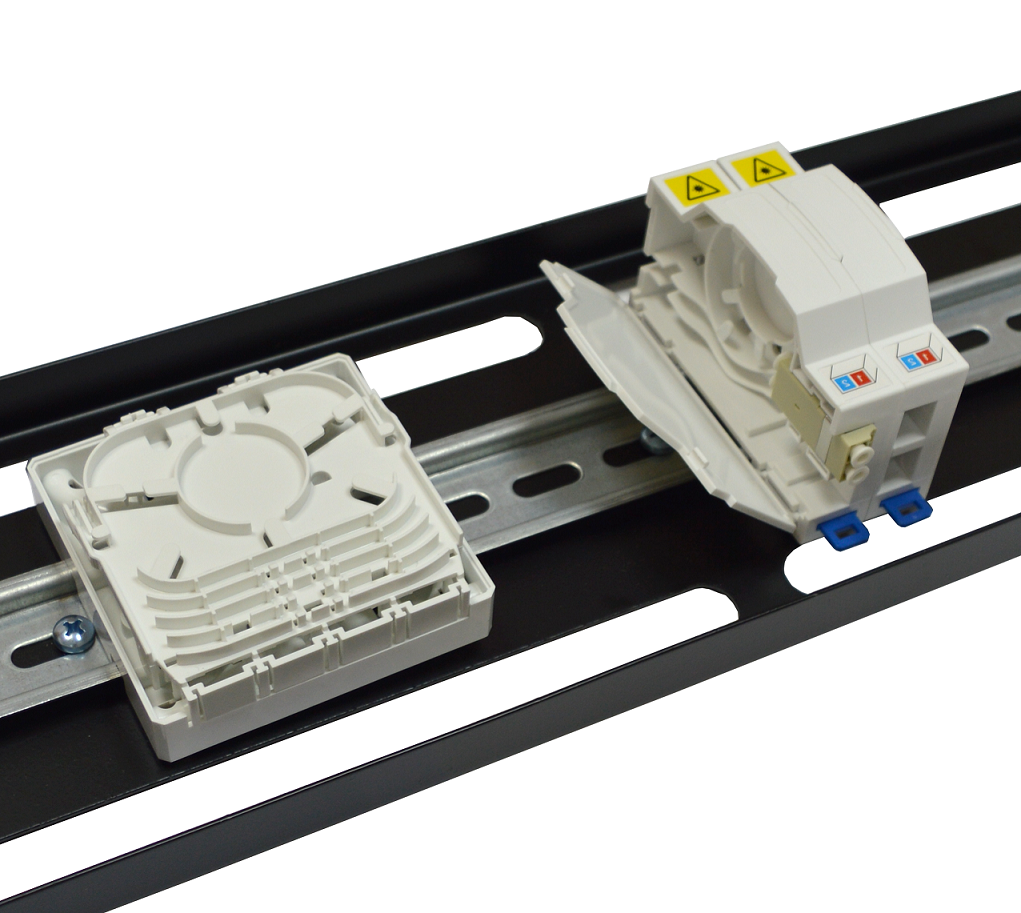

Компактные решения для оптических портов
Однако не всегда требуется большое количество портов, особенно если речь про оптику. Есть боксы, которые обладают
небольшими размерами, позволяют компактно разместить их на DIN-рейке.
При этом в корпусах обоих конструктивов предусмотрены органайзеры для пигтейлов, что дает возможность удобного
сращивания оптоволоконных кабелей и соблюдение безопасных радиусов изгибов.
В зависимости от потребностей можно подобрать подходящий вариант:
- Розетки под два дуплексных SC-адаптера. Позволяют при необходимости наращивать количество линий связи, используя для этого запасы емкость монтажного конструктива, добавляя новые корпуса. Они стыкуются друг с другом, образуя единый ряд.
- Боксы под 4 дуплексных SC-адаптера. Благодаря небольшой толщине, позволяют экономить пространство в шкафу. Откидная панель при этом обеспечивает удобство при работе с оптикой.
