Кабель LANMASTER FTP, 4 пары, кат. 5E, 350Mhz, LSZH, 305 м
Кабель LANMASTER FTP, 4 пары, кат. 5E, 350Mhz, LSZH, 305 м
LAN-5EFTP-PT-LSZH-xx

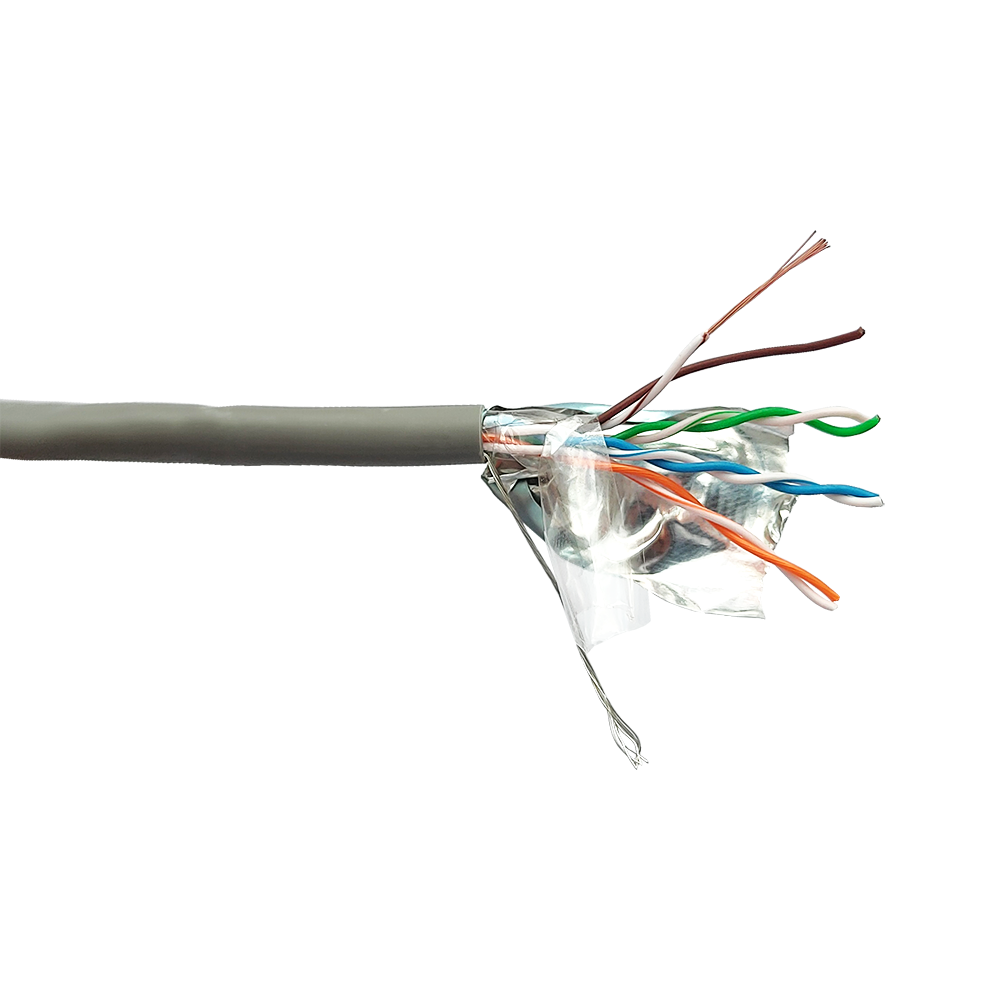

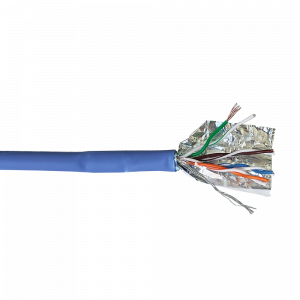

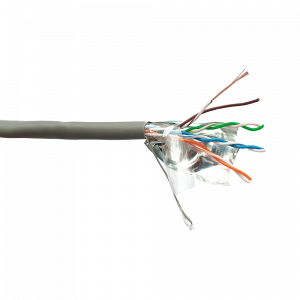

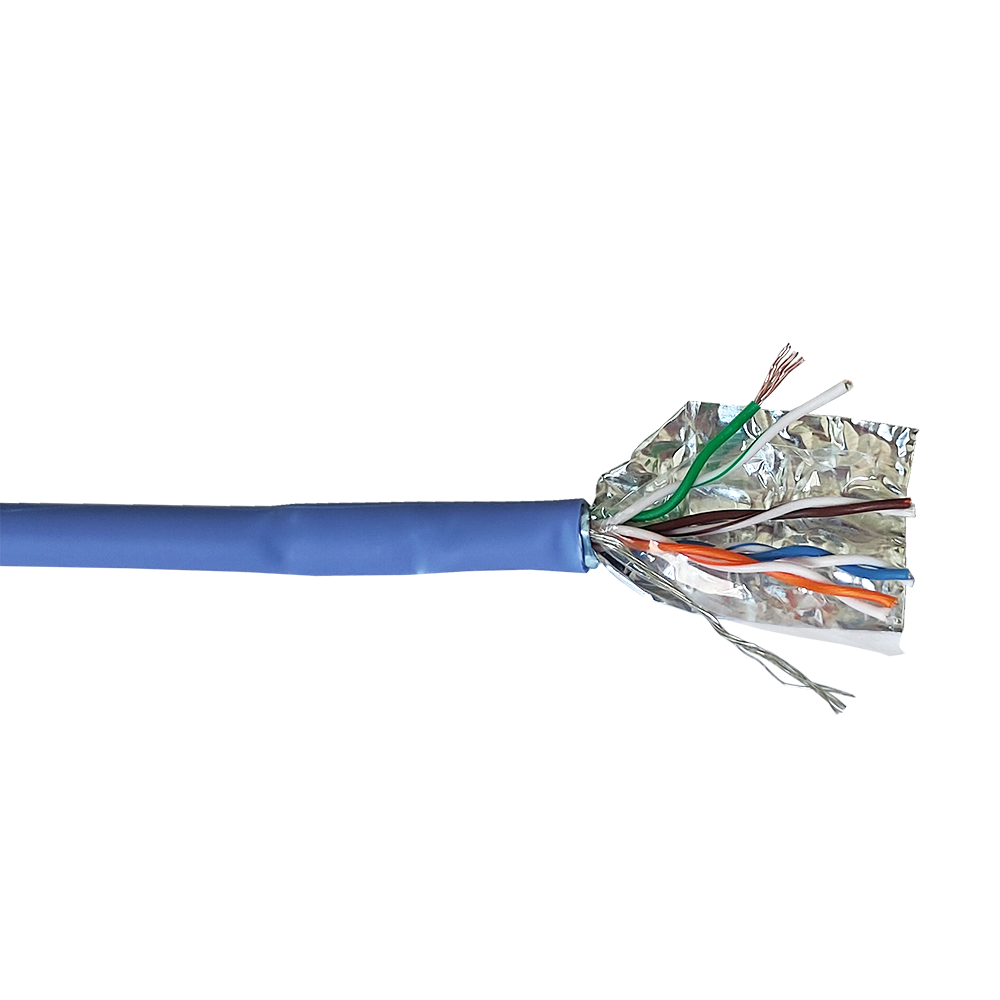

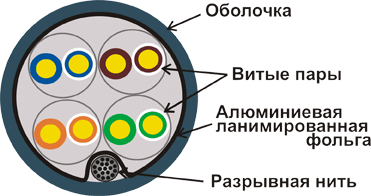

Кабель состоит из 4-х пар многожильных медных проводников.
Диаметр проводника 26AWG.
Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.
Четыре витых пары заключены в общий экран из фольги и оболочку из LSZH (низкодымящая, не содержит галогенов).
Характеристики кабеля:
| Характеристика | Значение |
| Тип проводника | Stranded (многожильный) |
| Диаметр проводника | 26 AWG |
| Тип изоляции | HDPE (полиэтилен высокой плотности) |
| Тип оболочки | LSZH (низкодымящая, не содержит галогенов) |
| Диаметр кабеля | 5.40 ± 0.20 мм |
| Номинальная скорость распространения сигнала (Nomal velocity propagation) |
71% |
| Сертификация лабораториями | 3P |
| Соответствует стандартам | TIA/EIA 568-C.2 cat. 5E; IEC 61156-6; IEC 60332-1-2; IEC 61034; IEC 60754-2 |

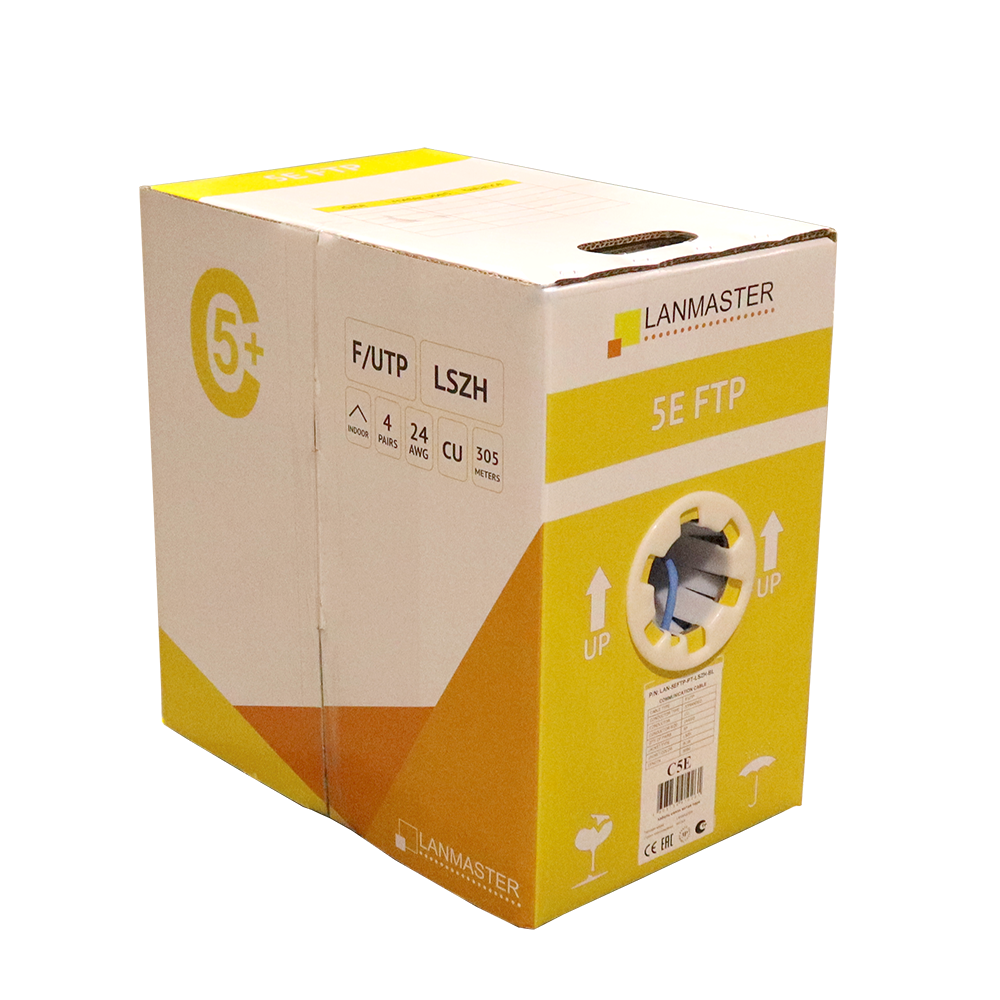

| Количество метров в коробке | 305 м |
| Цветовая кодировка | Пара 1 "голубой/бело-голубой"; Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый". |
Передаточные характеристики кабеля:
| Frequency (MHz) |
IL MAX. |
NEXT MIN. |
ACR MIN. |
PS.NEXT MIN. |
PS.ACR MIN. |
ACRF MIN. |
PS.ACRF MIN. |
R.L. MIN. |
| 1 | 3.2 |
65.3 | 62.1 | 62.3 | 59.1 | 63.8 | 60.8 | 20.00 |
| 4 | 6.0 | 56.3 | 50.3 | 53.3 | 47.3 | 51.7 | 48.7 | 23.0 |
| 8 | 8.5 | 51.8 | 43.3 | 48.8 | 40.3 | 45.7 | 42.7 | 24.5 |
| 10 | 9.5 | 50.3 |
40.8 |
47.3 |
37.8 |
43.8 | 40.8 | 25.0 |
| 16 | 12.1 | 47.3 | 35.2 |
44.3 |
32.2 |
39.7 | 36.7 | 25.0 |
| 20 | 13.6 | 45.8 |
32.2 |
42.8 |
29.2 | 37.8 | 34.8 | 25.0 |
| 25 | 15.2 | 44.3 |
29.1 |
41.3 |
26.1 | 35.8 | 32.8 | 24.2 |
| 31.25 | 17.1 | 42.9 |
25.8 |
39.9 |
22.8 | 33.9 | 30.9 | 23.3 |
| 62.5 | 24.8 | 24.8 |
13.6 |
35.4 |
10.6 | 27.8 | 24.8 | 20.7 |
| 100 | 32.0 | 35.3 |
32.3 |
0.3 |
23.8 | 20.8 | 20.80 | 19.0 |
