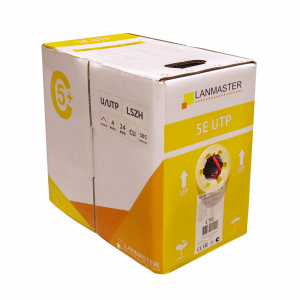

Кабель LANMASTER патч-кордовый UTP, 4x2, кат 5E, 350Mhz, LSZH, 305 м

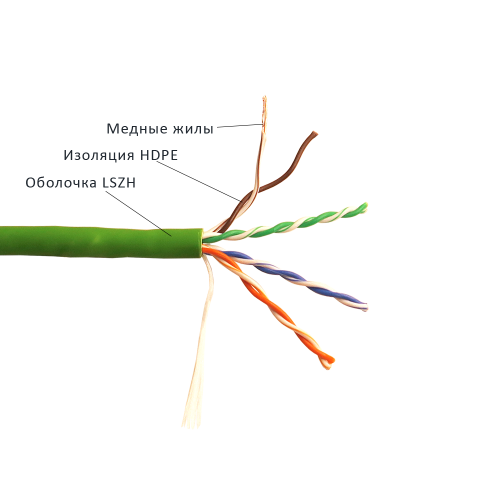

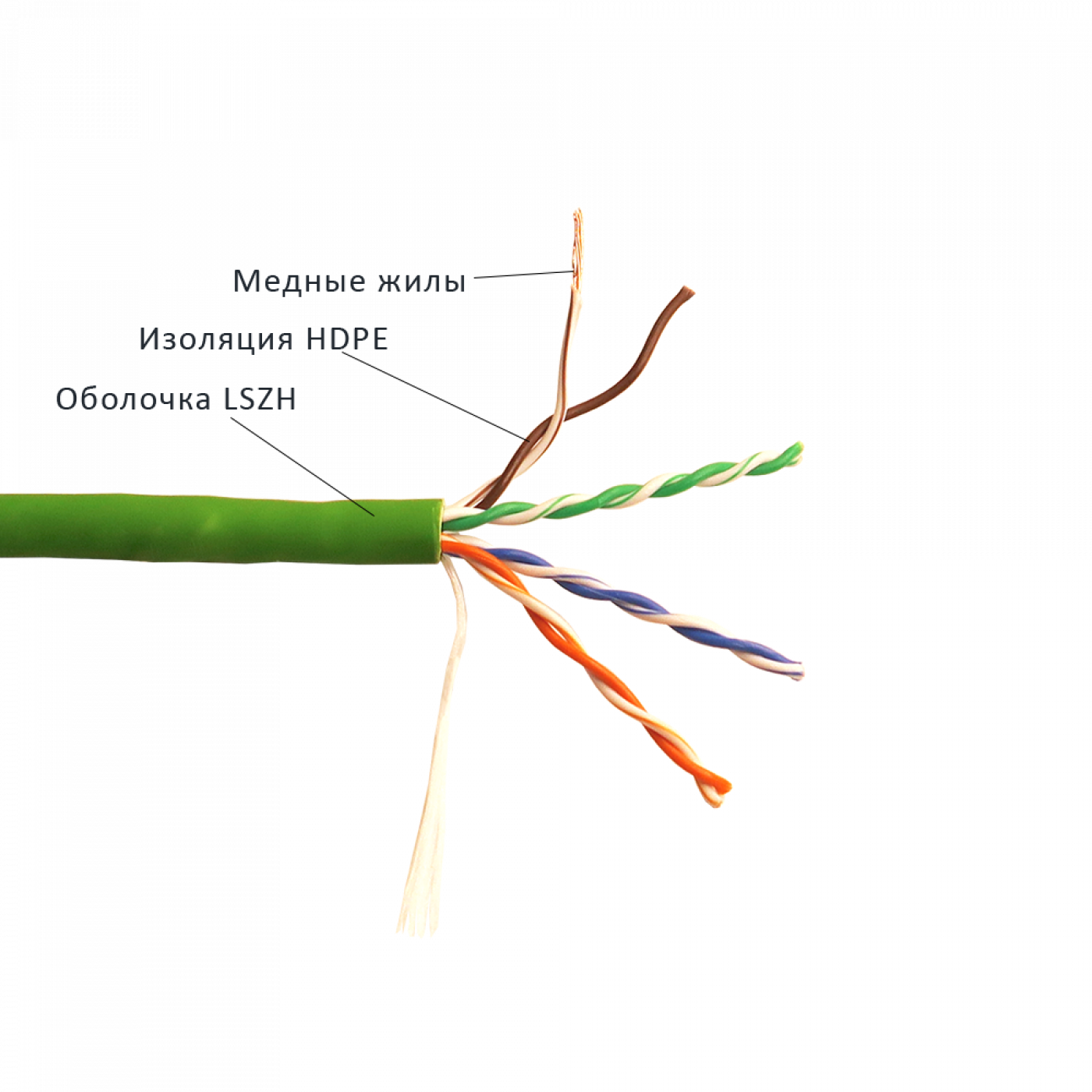

Кабель состоит из 4-х пар многожильных медных проводников. Диаметр проводника 24AWG. Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Четыре витых пары заключены в общую оболочку из LSZH (низкодымящая, не содержит галогенов).

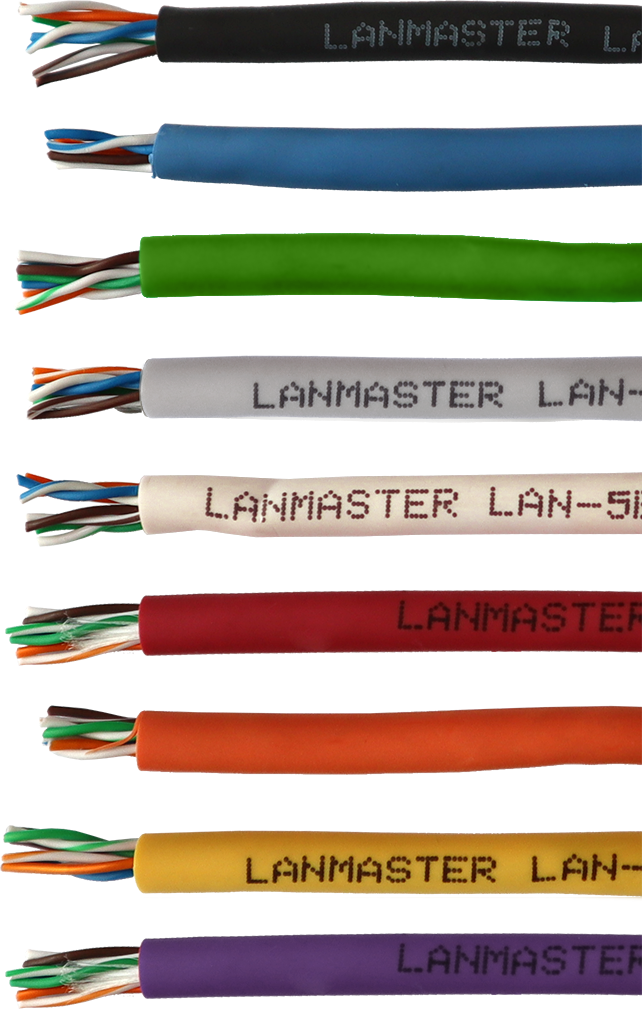

Варианты цветов оболочки:
|
 |
Чёрный (BK)
Синий (BL)

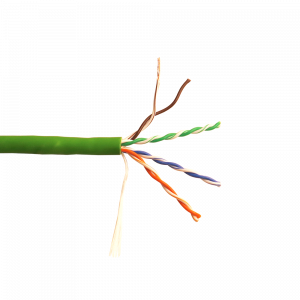

Зелёный (GN)

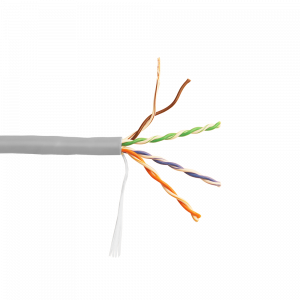

Серый (GY)

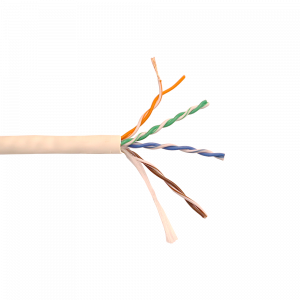

Белый (WH)
Красный (RD)

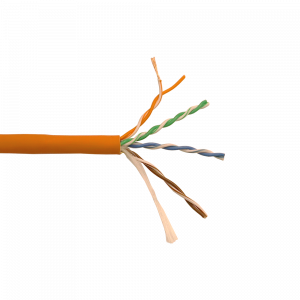

Оранжевый (OR)
Желтый (YL)

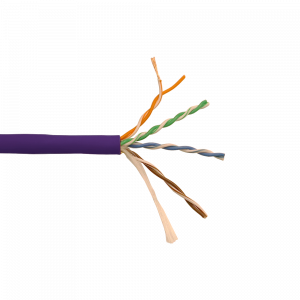

Фиолетовый (VI)Современные высокоскоростные сети предъявляют очень высокие требования по управлению кабельной системой.
И здесь не обойтись без использования патч-кордов различного цвета. Цветовая идентификация патч-кордов очень эффективна при управлении многопортовой системой.
Профессиональные системные администраторы уже давно используют принцип подключения разного типа оборудования, и даже оборудования, обслуживающего разные группы пользователей, или с разных этажей, патч-кордами своего цвета. Экономя, тем самым, свое время на подключение и перекоммутирование пользователей, и, сводя к минимуму, время простоя высокоскоростных сетей.
Характеристики кабеля:
| Характеристика | Значение |
| Тип проводника | Stranded (многожильный) |
| Диаметр проводника | 24 AWG |
| Тип изоляции | HDPE (полиэтилен высокой плотности) |
| Тип оболочки | LSZH (низкодымящая, не содержит галогенов) |
| Диаметр кабеля | 5,3± 0.20 мм |
| Волновое сопротивление | 100 ± 15 Ом |
| Максимальная взаимная ёмкость (Mutual Capacitance) |
56 pF/M MAX |
| Максимальное рассогласование cопротивления пары постоянному току (DC Resistance Unbalance of a pair) |
5% |
| Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground) |
330 пФ/100м |
| Номинальная скорость распространения сигнала (Nomal velocity propagation) |
71% |
| Разность между перекрёстными наводками и затуханием (Attenuation to crosstalk ratio) |
при 100 МГц мин. 8.9 дБ станд. 13.9 дБ |
| Сертификация лабораториями | 3P и ETL |
| Соответствует стандартам | UL444, EN50173-1, ISO/IEC 11801, TIA-568-C.2 CAT 5E |

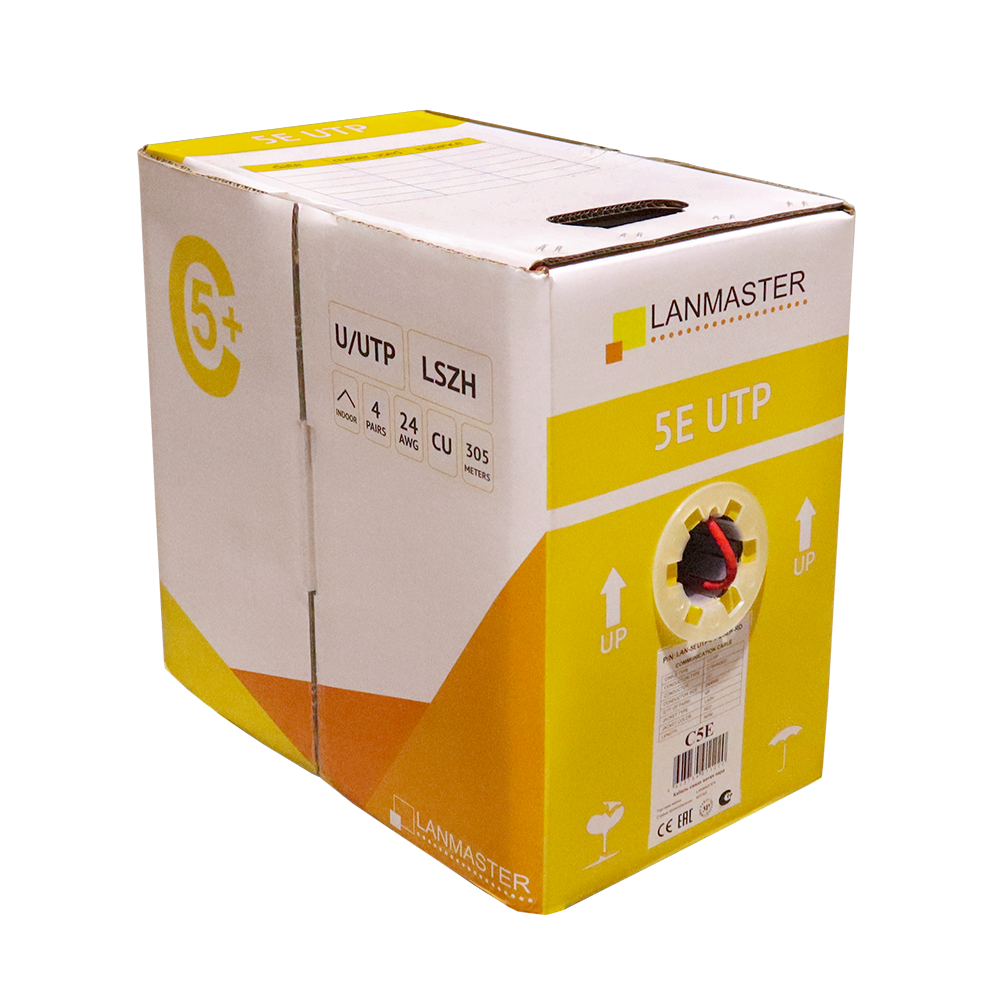

| Количество метров в коробке | 305 м |
| Цветовая кодировка | Пара 1 "голубой/бело-голубой" Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый". |
Передаточные характеристики кабеля:
| Frequency (MHz) |
IL MAX. |
NEXT MIN. |
PS.NEXT MIN. |
ACR MIN. |
PS.ACR MIN. |
ACRF MIN. |
PS.ACRF MIN. |
RL MIN. |
| 1 | 2.45 |
65.30 | 62.30 | 62.85 | 59.85 | 63.80 | 60.80 | 20.00 |
| 4 | 4.86 | 56.27 | 53.27 | 51.41 | 48.41 | 51.76 | 48.76 | 23.01 |
| 8 | 6.92 | 51.75 | 48.75 | 44.84 | 41.84 | 45.74 | 42.74 | 24.52 |
| 10 | 7.76 | 50.30 |
47.30 |
42.54 |
39.54 |
43.80 | 40.80 | 25.00 |
| 16 | 9.90 | 47.24 | 44.24 |
37.34 |
34.34 |
39.72 | 36.72 | 25.00 |
| 20 | 11.12 | 45.78 |
42.78 |
34.66 |
31.66 | 37.78 | 34.78 | 25.00 |
| 25 | 12.50 | 44.33 |
41.33 |
31.83 |
28.83 | 35.84 | 32.84 | 24.17 |
| 31.25 | 14.07 | 42.88 |
39.88 |
28.81 |
25.81 | 33.90 | 30.90 | 23.33 |
| 62.5 | 20.39 | 38.36 |
35.36 |
17.97 |
14.97 | 27.88 | 24.88 | 20.74 |
| 100 | 26.37 | 35.30 |
32.30 |
8.93 |
-/- | 23.80 | 20.80 | 18.99 |
| 150 | 33.05 | 32.66 |
29.66 |
-/- |
-/- | 20.28 | 17.28 | 17.47 |
| 200 | 38.91 | 30.78 |
27.78 | -/- |
-/- | 17.78 | 14.78 | 16.40 |
| 250 | 44.22 | 29.33 |
26.33 | -/- |
-/- | 15.84 | 12.84 | 15.57 |
| 300 | 49.17 | 28.14 |
25.14 | -/- |
-/- | 14.26 | 11.26 | 14.89 |
| 350 | 53.82 | 27.14 |
24.14 | -/- |
-/- | 12.92 | 9.92 | 14.31 |
