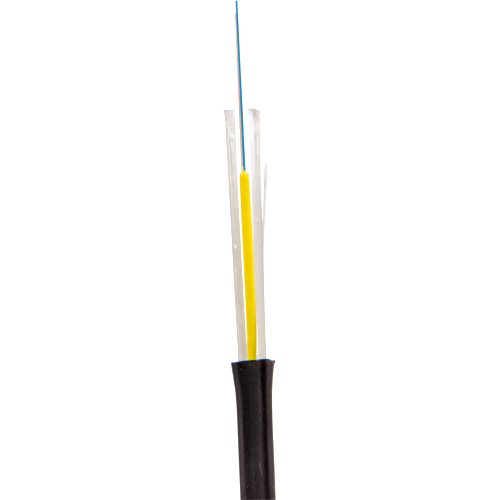

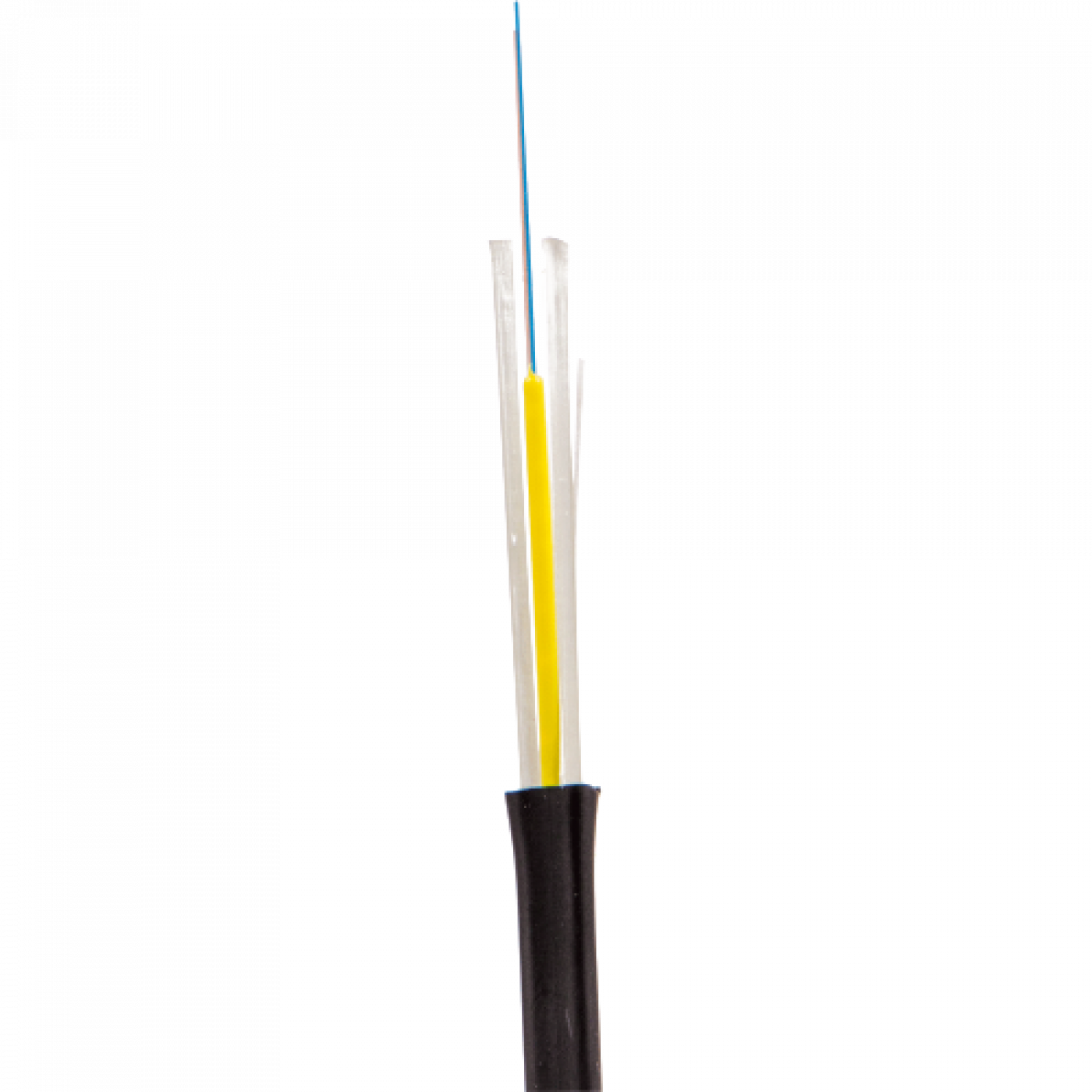

Волоконно-оптический кабель FTTH, универсальный
Назначение:
Абонентский кабель для сетей FTTH, характеризуется небольшими размерами, легкостью и прочностью. Применяется для разводки сети в частном секторе, для прокладки внутри зданий, в кабельных лотках, в кабельных каналах.

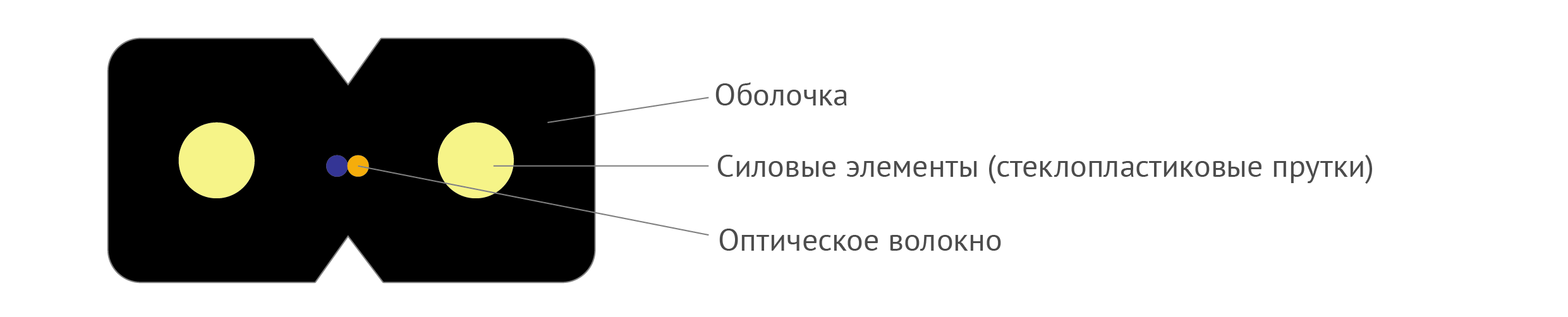

Конструкция:
Кабель содержит несколько оптических волокон. Волокна и силовые элементы находятся в оболочке. Два силовых элемента обеспечивают защиту от механических воздействий. Оболочка кабеля изготавливается из полимерного материала, с пониженным дымо- и газовыделением и не содержащего галогенов, черного цвета, стойкого к UV-ультрафиолету.
Цветовая идентификация оптических волокон:
| № | Волокна 1-4 |
| 1 | Синий |
| 2 | Оранжевый |
| 3 | Зеленый |
| 4 | Коричневый |
Массогабаритные характеристики:
| Кол-во ОВ в кабеле | Габаритные размеры кабеля, мм ± 0.1мм | Вес кабеля, кг/км± 2кг |
| 1 | 3 х 2 | 8,9 |
| 2 | 3 х 2 | 8,9 |
| 4 | 3 х 2 | 8,9 |
Параметры эксплуатации:
| Температурный диапазон（℃） | Монтаж | -20°С…+60°С |
| Транспортировка и хранение | -40°С…+70°С | |
| Эксплуатация | -40°С…+70°С | |
| Срок службы | 25 лет | |
Технические параметры кабеля
| № | Параметр | Значение | |
| 1 | Допустимое растягивающее усилие | Кратковременное воздействие | 80 Н |
| Длительное воздействие | 40 Н | ||
| 2 | Допустимое раздавливающее усилие | Кратковременное воздействие | 1000 (Н/10см) |
| Длительное воздействие | 300 Н/10см (для 1 оптич. волокна) 500 Н/10см (для 2-4 оптич. волокон) |
||
Применяемые оптические волокна
SU |
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
S2 |
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
S5 |
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
S7 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
M1 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
M2 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
M3 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
M4 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
| Номер по каталогу | Описание |
| LAN-OFC-FUFx-yy-LS | ВО кабель универсальный FTTH Drop, плоский, FRP, LSZH, x волокно, SM G657/ OM1/OM2/OM3/OM4, белый |
F – силовые FRP элементы (стеклопластиковые прутки)
x - кол-во волокон
yy – тип волокна (SU, S2, S5, S7, M1, M2, M3, M4 )
