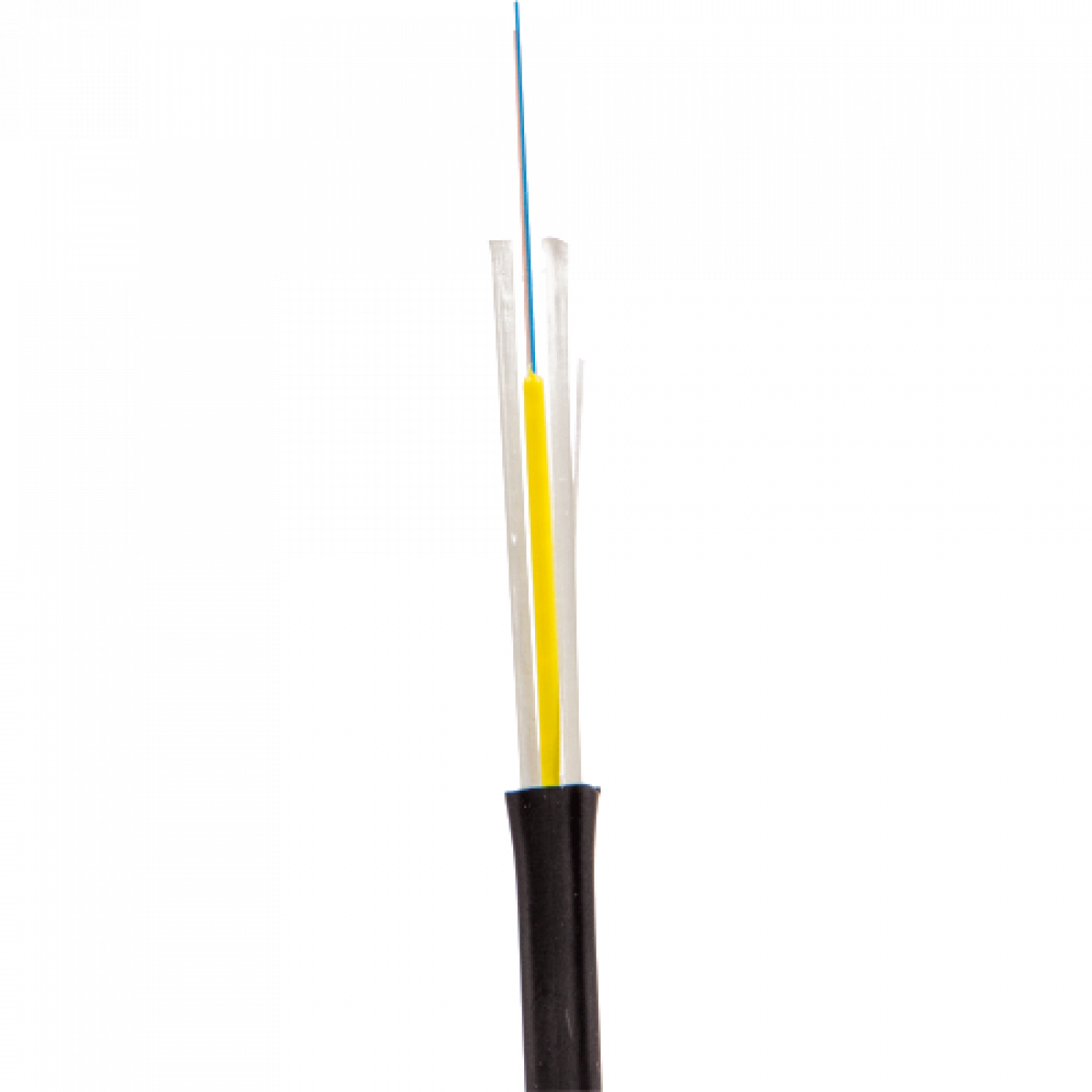

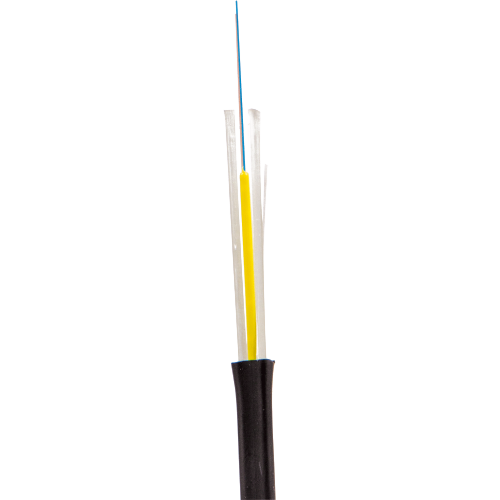

Кабель FTTH универсальный
Применяется для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а также для прокладки внутри зданий, по внешним фасадам зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях.
Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. В качестве силовых элементов используется два стеклопластиковых прутка. На оптический модуль и силовые элементы накладывается оболочка из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением.
Цвет оболочки кабеля – черный.
Максимально возможное количество оптических волокон в кабеле – 8.

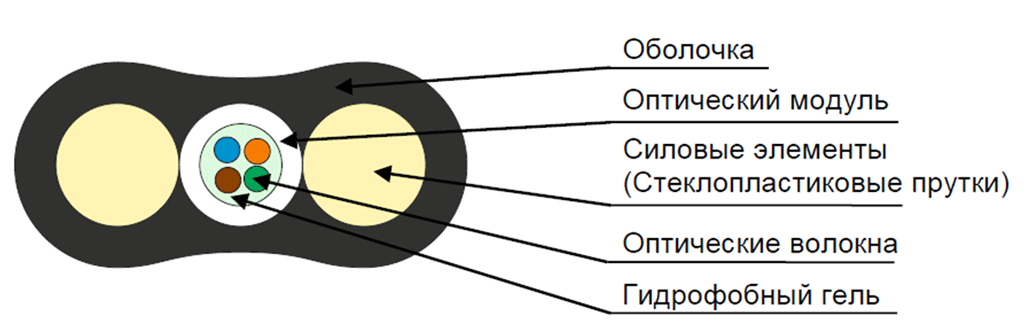

Конструкция кабеля
Цветовая идентификация оптических волокон:
| № | Волокна 1-8 |
| 1 | Синий |
| 2 | Оранжевый |
| 3 | Зеленый |
| 4 | Коричневый |
| 5 | Серый |
| 6 | Белый |
| 7 | Красный |
| 8 | Черный |
Массогабаритные характеристики
Кол-во ОВ в кабеле |
До 4 |
От 6 до 8 |
Габаритные размеры кабеля, мм |
2,0 х 4,4 |
2,4 х 5,6 |
Вес кабеля, кг/км |
13,3 |
20,5 |
Параметры эксплуатации
Рабочая температура |
-50°С…+70°С |
Температура монтажа |
-10°С…+50°С |
Температура транспортировки и хранения |
-50°С…+50°С |
Минимальный радиус изгиба |
не менее 10 диаметров кабеля |
Срок службы |
25 лет |
Технические параметры кабеля
Оптический кабель стоек к указанным ниже воздействиям
Вид воздействия |
Нормируемое значение |
Критерии оценки |
|---|---|---|
Монтажное растягивающее усилие |
400 Н (до 4 ОВ) |
Δα* ≤ 0,05 дБ отсутствие повреждений |
Раздавливающее усилие |
1 кН/см |
|
Динамические изгибы |
20 циклов на угол ±90° |
|
Осевые закручивания |
10 циклов на угол ± 360° на длине 4 м |
|
Удар (ГОСТ Р МЭК 794-1-93 метод Е4) |
Энергия удара 1 Дж |
|
Климатические воздействия* |
диапазон температур |
Δα ≤ 0,05 дБ/км |
* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.
Применяемые оптические волокна
SU |
Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
S2 |
Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
S5 |
Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
S7 |
Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
M1 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
M2 |
Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
M3 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
M4 |
Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
