ВО кабель, бронированный стал. лентой, самоподвесной, с тросом, внешний в PE, внешний
Назначение:
Предназначен для подвеса на опорах воздушных линий связи, столбах освещения, между зданиями и сооружениями.

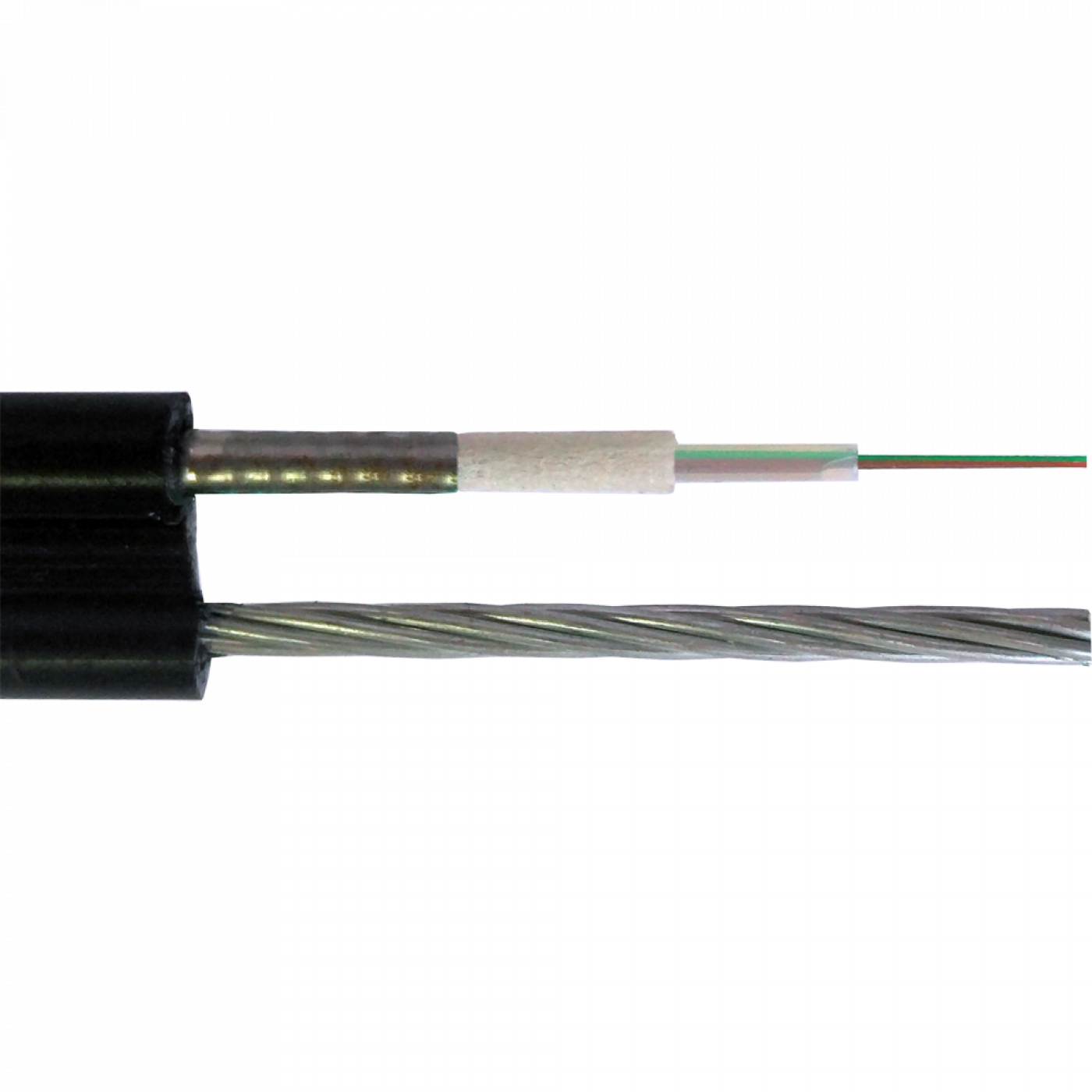

Конструкция:

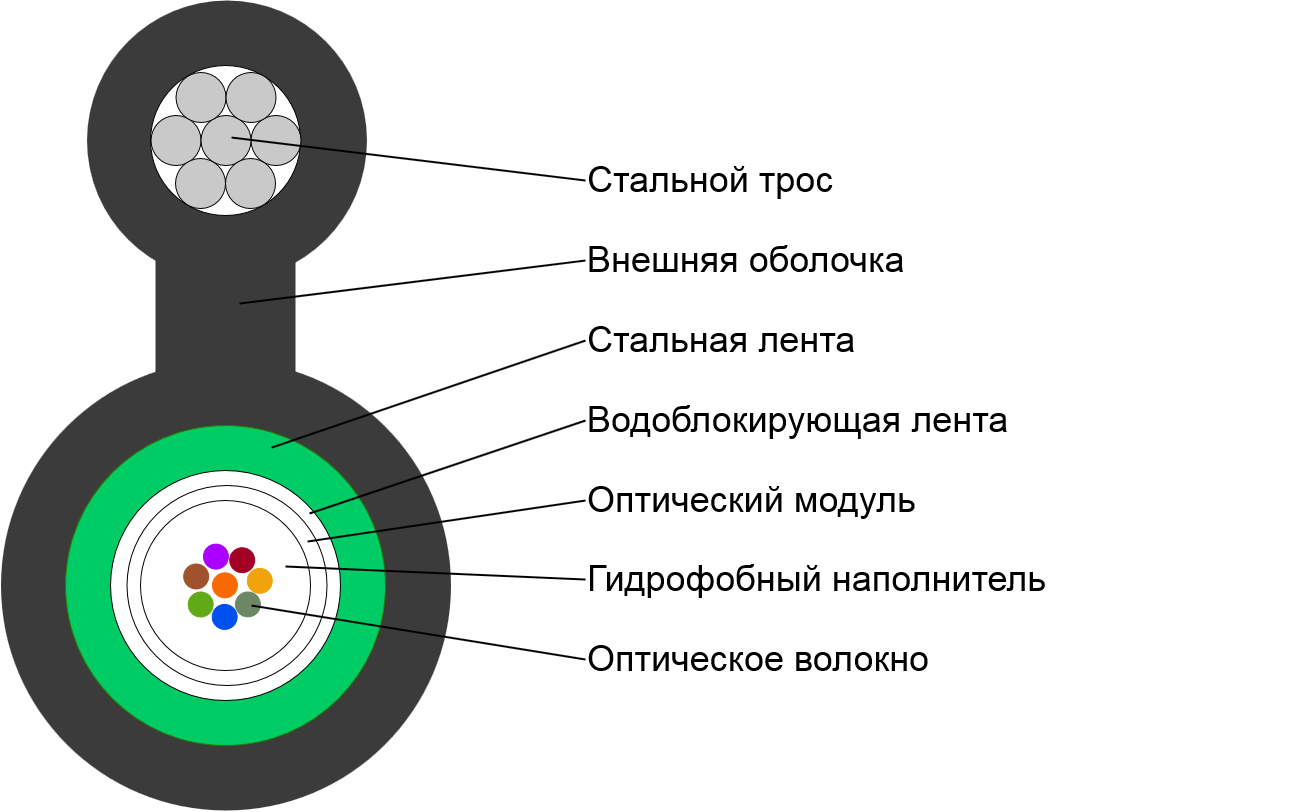

.png)
Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным наполнителем. На оптический модуль накладывается водоблокирующая и стальная лента. В качестве подвесного элемента используется стальной трос. На оптический модуль и подвесной элемент накладывается оболочка из полиэтилена средней плотности.
Максимально возможное количество оптических волокон в кабеле – 24.
Цветовая идентификация оптических волокон
| № | Волокна 1-12 | № | Волокна 13-24 |
| 1 | Синий | 13 | Синий + метка |
| 2 | Оранжевый | 14 | Оранжевый + метка |
| 3 | Зеленый | 15 | Зеленый + метка |
| 4 | Коричневый | 16 | Коричневый + метка |
| 5 | Серый | 17 | Серый + метка |
| 6 | Белый | 18 | Белый + метка |
| 7 | Красный | 19 | Красный + метка |
| 8 | Черный | 20 | Черный + метка |
| 9 | Желтый | 21 | Желтый + метка |
| 10 | Фиолетовый | 22 | Фиолетовый + метка |
| 11 | Розовый | 23 | Розовый + метка |
| 12 | Аква | 24 | Аква + метка |
Массогабаритные характеристики
| Кол-во волокон | 2~8 | 10~12 | 14~24 | |
| Силовой элемент | Материал | Стальной трос | ||
| Диаметр (±0.05）мм | 2.7 мм (0,9х7) | |||
| Оптический модуль | Материал | Полибутилентерефталат / PBT | ||
| Диаметр （±0.06）мм | 1.8 | 2.0 | 2.8 | |
| Толщина（±0.03）мм | 0.30 | 0.32 | 0.4 | |
| Макс. кол-во волокон на модуль | 2~8 | 10~12 | 14~24 | |
| Броня | Материал | Стальная лента | ||
| Толщина（±0.03）мм | 0.25 | |||
| Внешняя оболочка | Материал | Полиэтилен средней плотности MDPE | ||
| Толщина（±0.2）мм | 1.3-1.5 | |||
| Диаметр кабеля (±0.5）мм | 6.3 х 14.6 | 6.5 х 14.8 | 7.1 х 15.4 | |
| Вес кабеля（±10） кг/км | 88 | 96 | 103 | |
Параметры эксплуатации
| Мин. радиус изгиба | Без растяжения | 10 диаметров кабеля |
| С макс. растяжением | 20 диаметров кабеля | |
| Температурный диапазон（℃） | Монтаж | -20~+60 |
| Транспортировка и хранение | -40~+70 | |
| Эксплуатация | -40~+70 |
Технические параметры кабеля
| № | Параметр | Значение | |
| 1 | Допустимое растягивающее усилие | Кратковременное воздействие | 2700 Н |
| Длительное воздействие | 800 Н | ||
| 2 | Допустимое раздавливающее усилие | Кратковременное воздействие | 1000 (Н/100мм) |
| Длительное воздействие | 300 (Н/100мм) | ||
| Номер по каталогу | Описание |
| LAN-OFC-GYXTC8Snnyy1 | ВО кабель, бронированный стал. лентой, с тросом, GYXTC8S, PE, внешний, nn х OS2 Ultra/OS2/OM1/OM2/OM3/OM4 |
nn – кол-во волокон
yy – тип волокна (SU,S2, S5, S7, M1, M2, M3, M4)
k =1 значение растягивающего усилия: 0.8кН
Применяемые оптические волокна:
| SU | Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 | Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 | Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T; G.655) |
| S7 | Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 | Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 | Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
