Волоконно-оптический кабель Riser, внутренний
Волоконно-оптический кабель Riser, внутренний
LAN-OFC-RIxx-yyyy-zz
Назначение:
Применяется в качестве распределительного кабеля для вертикальной прокладки внутри зданий со свободным доступом к волокнам.
Отличное решение для многоэтажных домов:
- волокно в буфере до этажной коробки, либо до квартиры абонента;
- свободный доступ к волокну в любой точке кабеля;
- полностью диэлектрический.

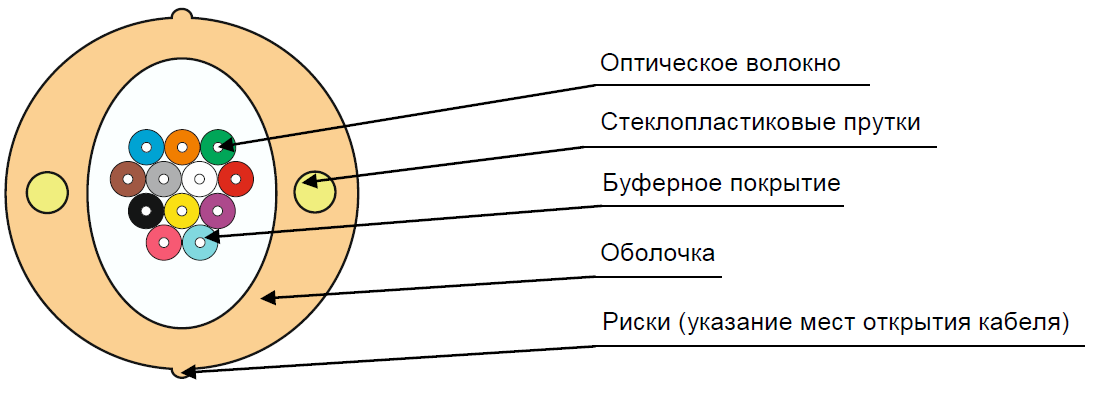

Конструкция кабеля:
Кабель содержит пучок оптических волокон в буферном покрытии. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов, с низким дымовыделением. В оболочке кабеля диаметрально противоположно расположены два стеклопластиковых прутка, которые предотвращают осевое кручение кабеля и выполняют функции силовых элементов.
Цветовая идентификация буферного покрытия:
| № | Волокна 1-12 | № | Волокна 13-24 | № | Волокна 25-36 | № | Волокна 37-48 |
| 1 | Синий | 13 | Синий + 1 метка | 25 | Синий + 2 метки | 37 | Синий + 3 метки |
| 2 | Оранжевый | 14 | Оранжевый + 1 метка | 26 | Оранжевый + 2 метки | 38 | Оранжевый + 3 метки |
| 3 | Зеленый | 15 | Зеленый + 1 метка | 27 | Зеленый + 2 метки | 39 | Зеленый + 3 метки |
| 4 | Коричневый | 16 | Коричневый + 1 метка | 28 | Коричневый + 2 метки | 40 | Коричневый + 3 метки |
| 5 | Серый | 17 | Серый + 1 метка | 29 | Серый + 2 метки | 41 | Серый + 3 метки |
| 6 | Белый | 18 | Белый + 1 метка | 30 | Белый + 2 метки | 42 | Белый + 3 метки |
| 7 | Красный | 19 | Красный + 1 метка | 31 | Красный + 2 метки | 43 | Красный + 3 метки |
| 8 | Черный | 20 | Черный + 1 метка | 32 | Черный + 2 метки | 44 | Черный + 3 метки |
| 9 | Желтый | 21 | Желтый + 1 метка | 33 | Желтый + 2 метки | 45 | Желтый + 3 метки |
| 10 | Фиолетовый | 22 | Фиолетовый + 1 метка | 34 | Фиолетовый + 2 метки | 46 | Фиолетовый + 3 метки |
| 11 | Розовый | 23 | Розовый + 1 метка | 35 | Розовый + 2 метки | 47 | Розовый + 3 метки |
| 12 | Бирюзовый | 24 | Бирюзовый + 1 метка | 36 | Бирюзовый + 2 метки | 48 | Бирюзовый + 3 метки |
Кабель подразделяется на 2 типа (№1- LAN-OFC-RIxx-yyyy-HF; № 2 - LAN-OFC-RIxx-yyyy-LS)
Массогабаритные характеристики:
| Тип кабеля: | LAN-OFC-RIxx-yy-HF | |||||
| Кол-во ОВ в кабеле: | до 4 | до 12 | до 24 | до 32 | до 36 | до 48 |
| Диаметр кабеля, (±0.5）мм | 6,5 | 8,5 | 10,5 | 14,5 | 14,5 | 14,5 |
| Минимальная толщина оболочки, мм | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 1,5 |
| Максимальная толщина оболочки, мм | 2,0 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 |
| Вес кабеля, кг/км | 41,5 | 63,8 | 90,1 | 152,4 | 156,5 | 168,6 |
| Тип кабеля: | LAN-OFC-RIxx-yy-LS | |||||
| Кол-во ОВ в кабеле: | 4 | 8 | 12 | 16 | 24 | 48 |
| Диаметр кабеля, (±0.5）мм | 8,5 | 8,5 | 8,5 | 9,5 | 10,5 | 13,5 |
| Минимальная толщина оболочки, мм | 1,3 ±0,5 | |||||
| Максимальная толщина оболочки, мм | 2,2 ±0,5 | |||||
| Вес кабеля, кг/км | 64 | 68 | 72 | 84 | 98 | 158 |
Параметры эксплуатации:
| Тип кабеля: | LAN-OFC-RIxx-yyyy-HF | LAN-OFC-RIxx-yyyy-LS |
| Рабочая температура | -30°С...+50°С | -20°С…+50°С |
| Температура монтажа | -10°С...+50°С | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С...+50°С | -20°С…+50°С |
| Минимальный радиус изгиба | не менее 10 диаметров кабеля | 10 диаметров кабеля (без растяжения), 20 диаметров кабеля (с макс. растяжением) |
| Срок службы | 25 лет | 25 лет |
Технические параметры кабеля LAN-OFC-RIxx-yyyy-LS:
| № | Параметр | Значение | |
| 1 | Допустимое растягивающее усилие | Кратковременное воздействие | 500 Н |
| Длительное воздействие | 250 Н | ||
| 2 | Допустимое раздавливающее усилие | Кратковременное воздействие | 1000 (Н/10cм) |
| Длительное воздействие | 500 (Н/10cм) | ||
Технические параметры кабеля LAN-OFC-RIxx-yyyy-HF:
| Вид воздействия | Нормируемое значение | Критерии оценки |
| Растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) | 400 Н | Δα* ≤ 0,05 дБ отсутствие повреждений |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-9З метод Е3) | 80 Н/см | |
| Динамические изгибы (ГОСТ Р МЭК 794-1-93 метод Е6) | 20 циклов на угол ±90° | |
| Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7) | - 10 циклов - на угол ± 360° на длине 4 м |
|
| Удар (ГОСТ Р МЭК 794-1-93 метод Е4) | Энергия удара 3 Дж | |
| Климатические воздействия (ГОСТ Р МЭК 794-1-93 метод F1) | - диапазон температур от минус 30 до 50°С - 2 цикла - время цикла ≥ 16 часов |
Δα ≤ 0,05 дБ/км |
Применяемые оптические волокна:
| SU | Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 | Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 | Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 | Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| S7A2 | Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657.A2) |
| M1 | Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 | Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
| Номер по каталогу | Описание |
| LAN-OFC-RIxx-yyyy-zz | ВО кабель внутренний, Riser, нг(А)-HF/LSZH, xx волокон, SM/ MM, OS2 Ultra/OS2/G657/G657A2/OM1/OM2/OM3/OM4 |
xx – кол-во волокон
yyyy – тип волокна (SU, S2, S5, S7,S7A2, M1, M2, M3, M4 )
zz – материал внешней оболочки (HF - нг(А)-HF/ LS - LSZH)
