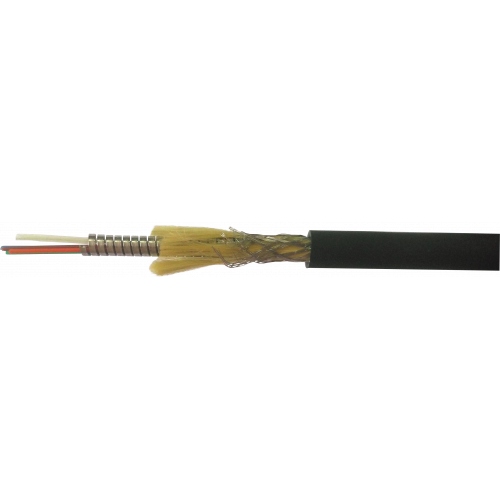

ВО кабель со спиральной стальной броней, NBR, внутренний, черный
Назначение:
Применяется в качестве распределительного кабеля малого диаметра (от 3,5 до 6 мм) для прокладки внутри зданий. Оболочка кабеля NBR (бутадиен-нитрильный каучук) обеспечивает возможность использования в агрессивных средах (воздействие масла, кислоты, бензина и пр.).
Конструкция:

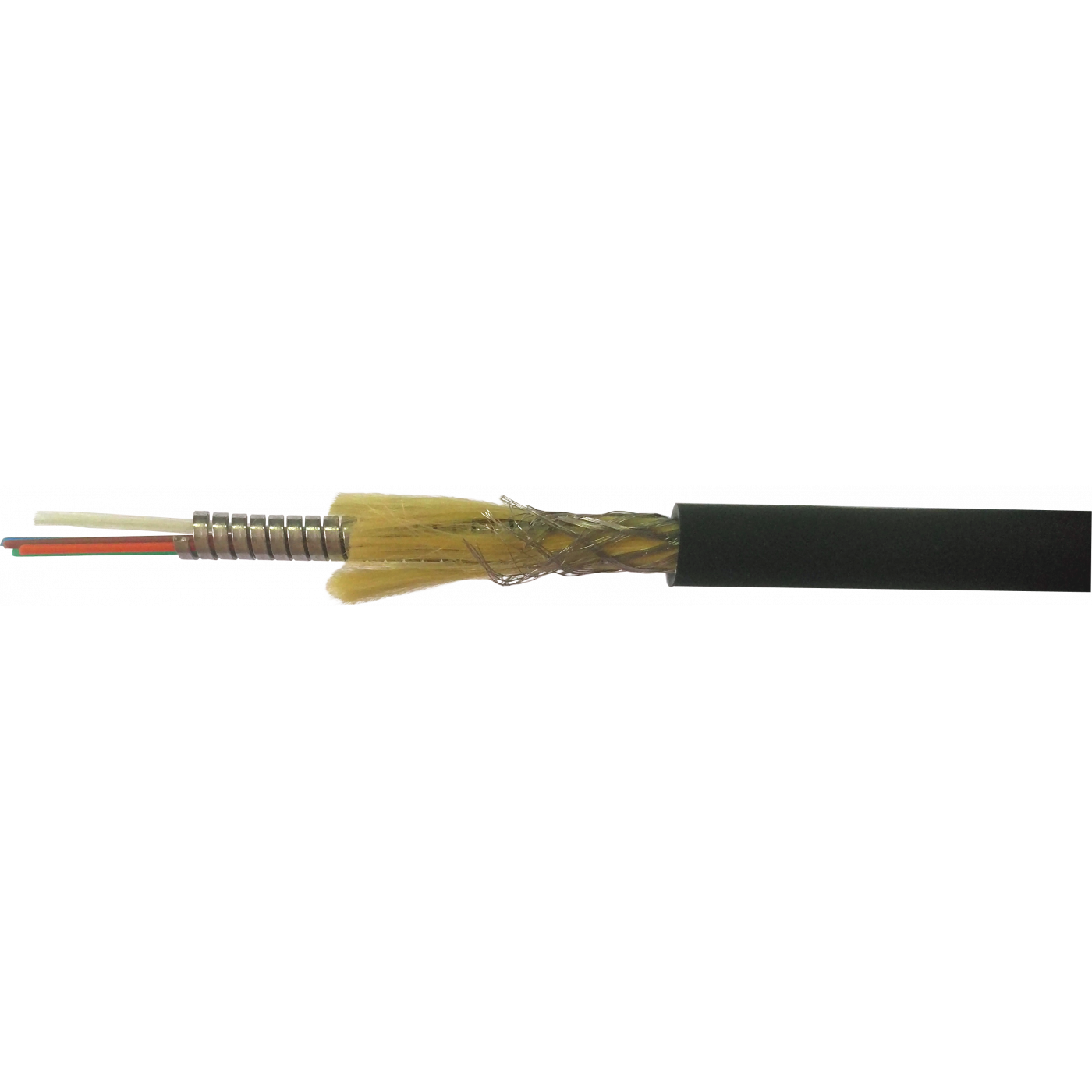

Кабель содержит пучок оптических волокон в буферном покрытии 600мкм, на который наложена спиральная стальная броня и слой упрочняющих элементов в виде арамидных нитей и металлической оплетки. Оболочка кабеля черного цвета изготавливается из бутадиен-нитрильного каучука (NBR), который обеспечивает высокую эластичность, прочность и стойкость к тепловому старению.
Максимально возможное количество оптических волокон в кабеле – 12.
Цветовая идентификация оптических волокон в буферном покрытии:
| № | Волокна 1-12 |
| 1 | Синий |
| 2 | Оранжевый |
| 3 | Зеленый |
| 4 | Коричневый |
| 5 | Серый |
| 6 | Белый |
| 7 | Красный |
| 8 | Черный |
| 9 | Желтый |
| 10 | Фиолетовый |
| 11 | Розовый |
| 12 | Аква |
Массогабаритные характеристики:
| Кол-во ОВ в кабеле | Диаметр кабеля, мм | Вес кабеля, кг/км | Размеры стальной брони, мм |
| 2 | 3,5 ± 0,2 | 56,5 | 1,3 х 1,8 ± 0,1 |
| 4 | 5,0 ± 0,2 | 82 | 2,2 х 2,8 ± 0,1 |
| 8 | 5,4 ± 0,2 | 90 | 2,6 х 3,2 ± 0,1 |
| 12 | 6,0 ± 0,2 | 98 | 3,0 х 3,8 ± 0,1 |
Параметры эксплуатации:
| Рабочая температура | -20～+70 °С | |
| Температура монтажа | -20～+60 °С | |
| Температура транспортировки и хранения | -20～+70 °С | |
| Минимальный радиус изгиба | динамический | статический |
| 20 диаметров кабеля | 10 диаметров кабеля | |
| Срок службы | 25 лет | |
Технические параметры кабеля:
| № | Параметр | Значение | |
| 1 | Допустимое растягивающее усилие | Кратковременное воздействие | 1000 Н |
| Длительное воздействие | 600 Н | ||
| 2 | Допустимое раздавливающее усилие | Кратковременное воздействие | 3000 (Н/100мм) |
| Длительное воздействие | 2000 (Н/100мм) | ||
| Номер по каталогу | Описание |
| LAN-OFC-SInn-yy-NBR | ВО кабель со спиральной стальной броней, NBR, внутренний, nn волокон, SM, OS2/OM1/OM2/OM3/OM4, черный |
nn - кол-во волокон
yy - код типа волокна (SU,S2, S5, S7, M1, M2, M3, M4)
Применяемые оптические волокна:
| Обозначение | Описание |
| SU | Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 | Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 | Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 | Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 | Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 | Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
