Кабельный тестер с измерением длины, трассировкой кабельных линий и определением POE, монохромный
Кабельный тестер с измерением длины, трассировкой кабельных линий и определением POE, монохромный
LAN-TST-LPTV-M

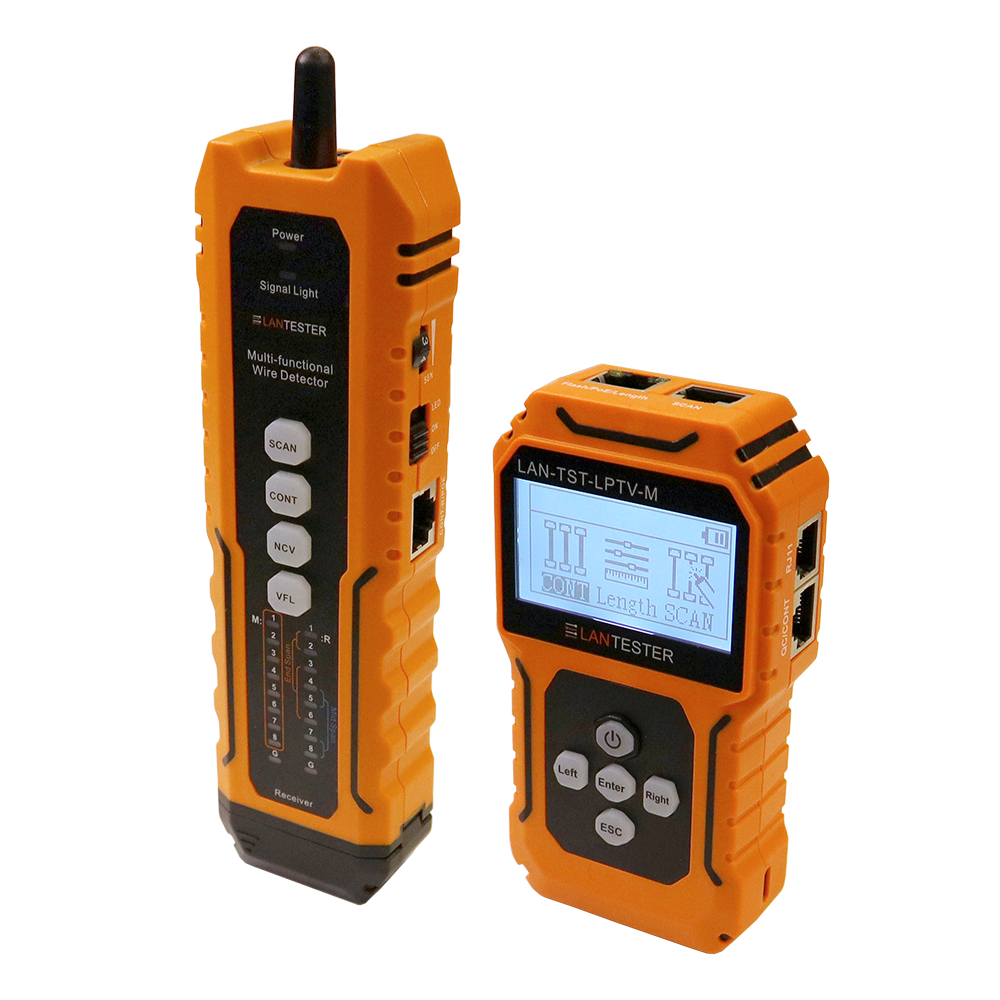

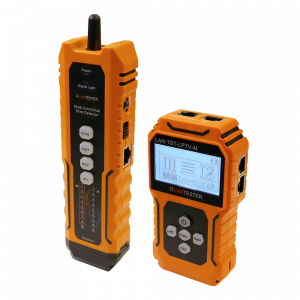

Тестер LAN-TST-LPTV-M это компактный многофункциональный прибор для работы с телефонными линиями, компьютерными сетями, линиями связи и прочими проводными цепями.
Удобен в эксплуатации, позволяет осуществлять поиск любых типов проводников, проверять кабельные линии на ошибки разводки, обрывы и неисправности.
Возможности прибора:
- Проверки целостности и определение длины витой пары емкостным методом
- Поиск и идентификация линии, проверка ее состояния, трассировка, идентификация замкнутой пары
- Детальное исследование витой пары: замкнутые, перевернутые, пересеченные и расщепленные пары, обратное подключение
- Обнаружение проводников с помощью генератора и бесконтактного радиоприемника (гнезда SCAN)
- Определение типа питания PoE (Endspan или Midspan);
- Проверка оборудования на соответствие стандартам POE IEEE802.3af/at
- Измерение напряжения питания по сети, определение полярности напряжения.
- Бесконтактный детектор напряжения. Функция NCV в приемнике.
- Детектор неисправности оптического волокна. Функция VFL в приемнике.
Технические характеристики передатчика (головного устройства)
| Дисплей | Жидкокристаллический, монохромный с подсветкой |
| Размер дисплея | 53 х 28 мм |
| Максимальная дистанция обнаружения (SCAN) | 600 м |
| Типы обнаруживаемых кабелей | Сетевой кабель STP/UTP (CAT5E, CAT6), телефонный кабель, электрический кабель |
| Диапазон измерения длины кабеля | 3 - 200м |
| Тестируемые кабели | Витая пара: UTP, STP, кат. 5е, 6 |
| Интерфейсы | RJ45 Flash/PoE/Length RJ45 SCAN RJ45 QC/CONT RJ11 |
| Тип батареи | 3,7В Li-ion 1400мАч |
| Погрешность измерений | 5% |
| Материал корпуса | Пластик |
| Рабочий диапазон температур/влажности | -10ºC ~ +40ºC |
| Размеры | 125 х 70 х 32 мм |
Технические характеристики приемника
| Частота | 455 KHz |
| Интерфейсы | RJ45 CONT-R/PoE RJ45 CONT-A RJ45 CONT-M RJ45 QC 2,5 мм разъем VFL |
| Тип отображения карты разводки(локально на приемнике) | Индикаторы LED (Pin1..8,G) |
| Оптический интерфейс | 2,5 мм универсальный разъем FC/SC/ST |
| VFL мощность | 10 mW |
| Материал корпуса | Пластик |
| Тип батареи | 3,7В Li-ion 1400мАч |
| Размеры | 200 х 58 х 35 мм |

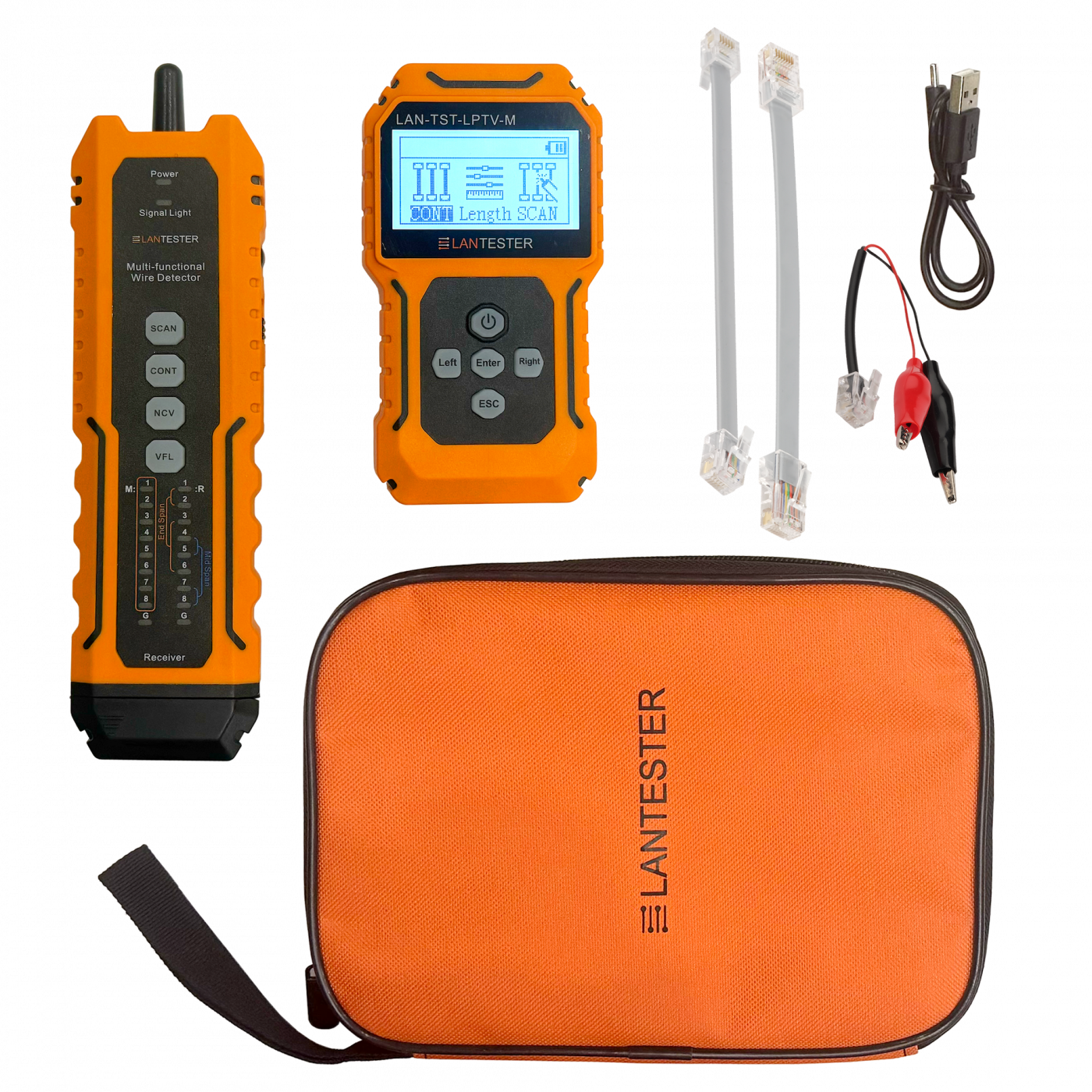

Комплект поставки
- Передатчик (головной прибор) — 1шт
- Приемник — 1шт
- Кабель RJ45 - RJ45 — 1шт
- Кабель RJ11 - RJ11 — 1шт
- Кабель RJ11 - крокодилы — 1шт
- Кабель зарядки Type-C USB — 1шт

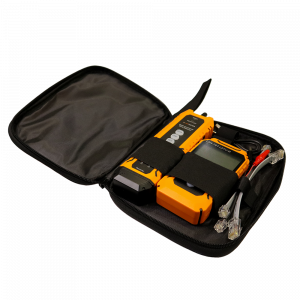

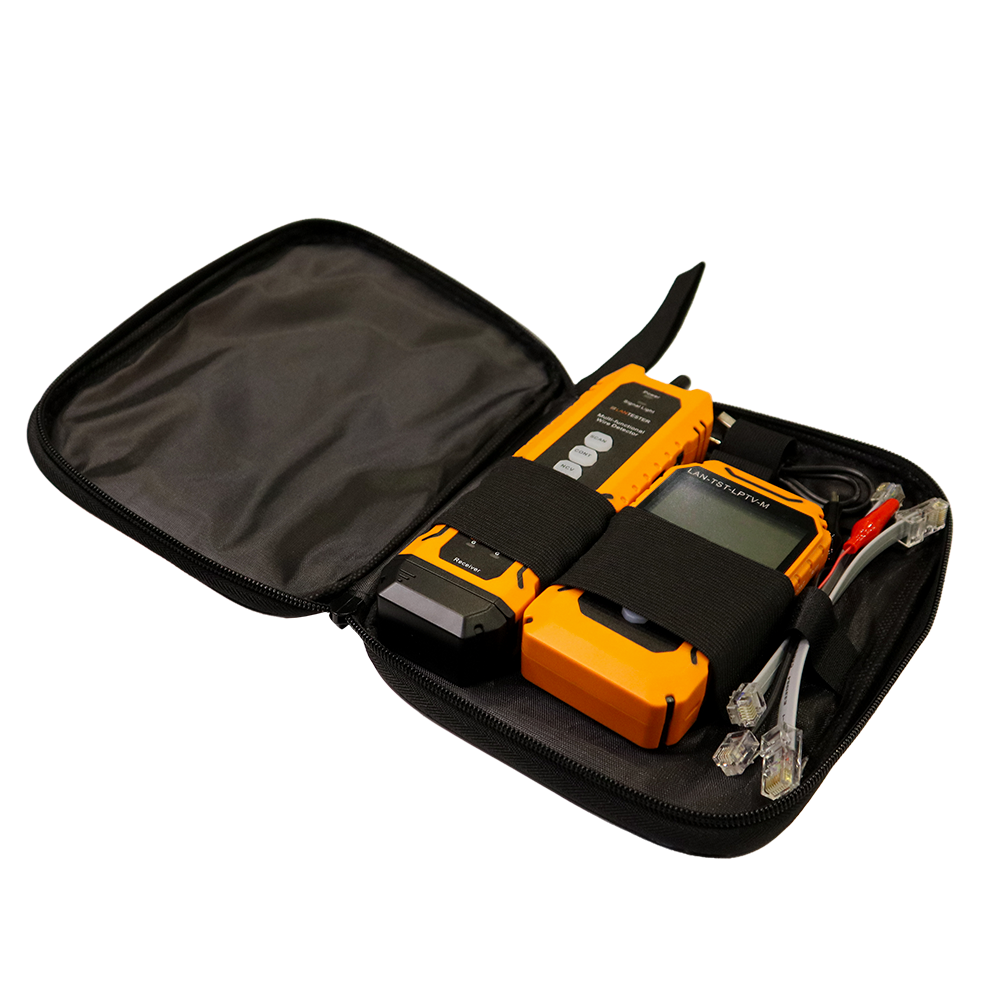

- Сумка-чехол— 1шт
- Инструкция по эксплуатации — 1шт
