Кабельный тестер с измерением длины, трассировкой кабельных линий, измерением оптической мощности и определением POE, цветной
Кабельный тестер с измерением длины, трассировкой кабельных линий, измерением оптической мощности и определением POE, цветной
LAN-TST-LPTVP-C

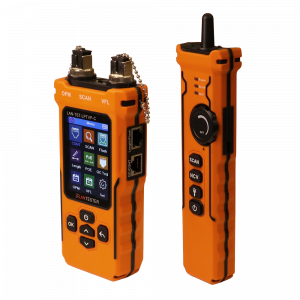

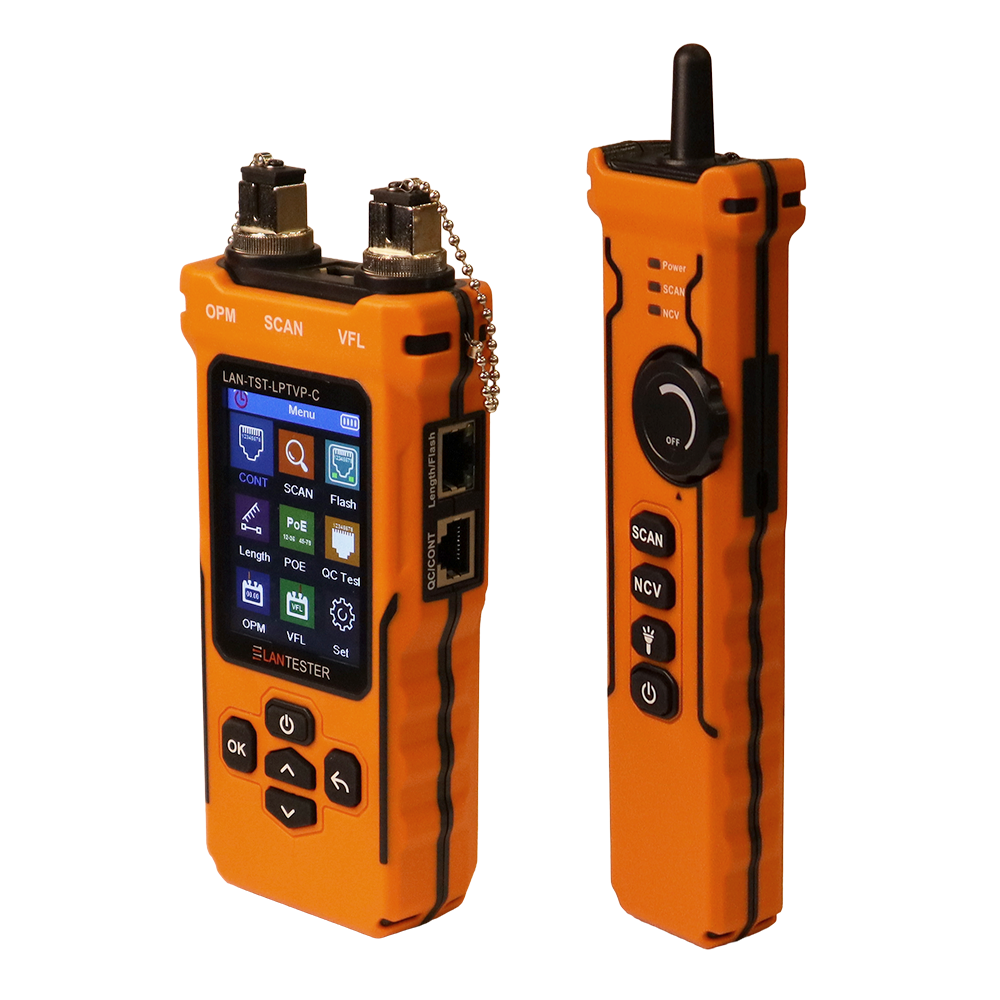

Тестер LAN-TST-LPTVP-C — это универсальный комбинированный прибор, который заменяет сразу несколько устройств в арсенале сетевика, монтажника СКС и телеком-инженера. Он объединяет в одном прочном корпусе полнофункциональный тестер для медных сетевых кабелей (LAN) и измеритель оптической мощности (OPM) для работы с оптоволокном. Хорошее решение для диагностики и обслуживания современных сетей, где соседствуют медные и оптические линии.
Возможности прибора:
- Проверки целостности и определение длины витой пары емкостным методом
- Поиск и идентификация линии, проверка ее состояния, трассировка, идентификация замкнутой пары
- Детальное исследование витой пары: замкнутые, перевернутые, пересеченные и расщепленные пары, обратное подключение
- Обнаружение проводников с помощью генератора и бесконтактного радиоприемника (гнезда SCAN)
- Определение типа питания PoE (Endspan или Midspan), измерение напряжения питания по сети
- Проверка оборудования на соответствие стандартам POE IEEE802.3af/at
- Точное измерение уровня оптического сигнала в дБм для всех основных длин волн (850, 1300, 1310, 1490, 1550, 1625 нм).
- Детектор неисправности оптического волокна. Функция VFL.
- Бесконтактный детектор напряжения. Функция NCV в приемнике.
Технические характеристики передатчика (головного устройства)
| Дисплей | Жидкокристаллический, цветной с подсветкой |
| Размер дисплея | 56 х 42 мм |
| Типы обнаруживаемых кабелей | Сетевой кабель STP/UTP (CAT5E, CAT6) |
| Диапазон измерения длины кабеля | 3 - 200м |
| Тестируемые кабели | Витая пара: UTP, STP, кат. 5е, 6 Оптоволоконные кабели |
| Интерфейсы | SC разъем (OPM) SC разъем (VFL) RJ45 Length/Flash RJ45 SCAN RJ45 QC/CONT RJ11 |
| Длина волны измерителя оптической мощности | 850/1300/1310/1490/1550/1625 нм |
| VFL мощность | 10 mW |
| Тип батареи | 3,7В Li-ion 1500мАч |
| Погрешность измерений | 5% |
| Материал корпуса | Пластик |
| Рабочий диапазон температур/влажности | -10ºC ~ +40ºC |
| Размеры | 165 х 75 х 33 мм |
Технические характеристики приемника
| Частота | 455 KHz |
| Интерфейсы | RJ45 |
| Материал корпуса | Пластик |
| Тип батареи | 3,7В Li-ion 1500мАч |
| Размеры | 200 х 50 х 35 мм |

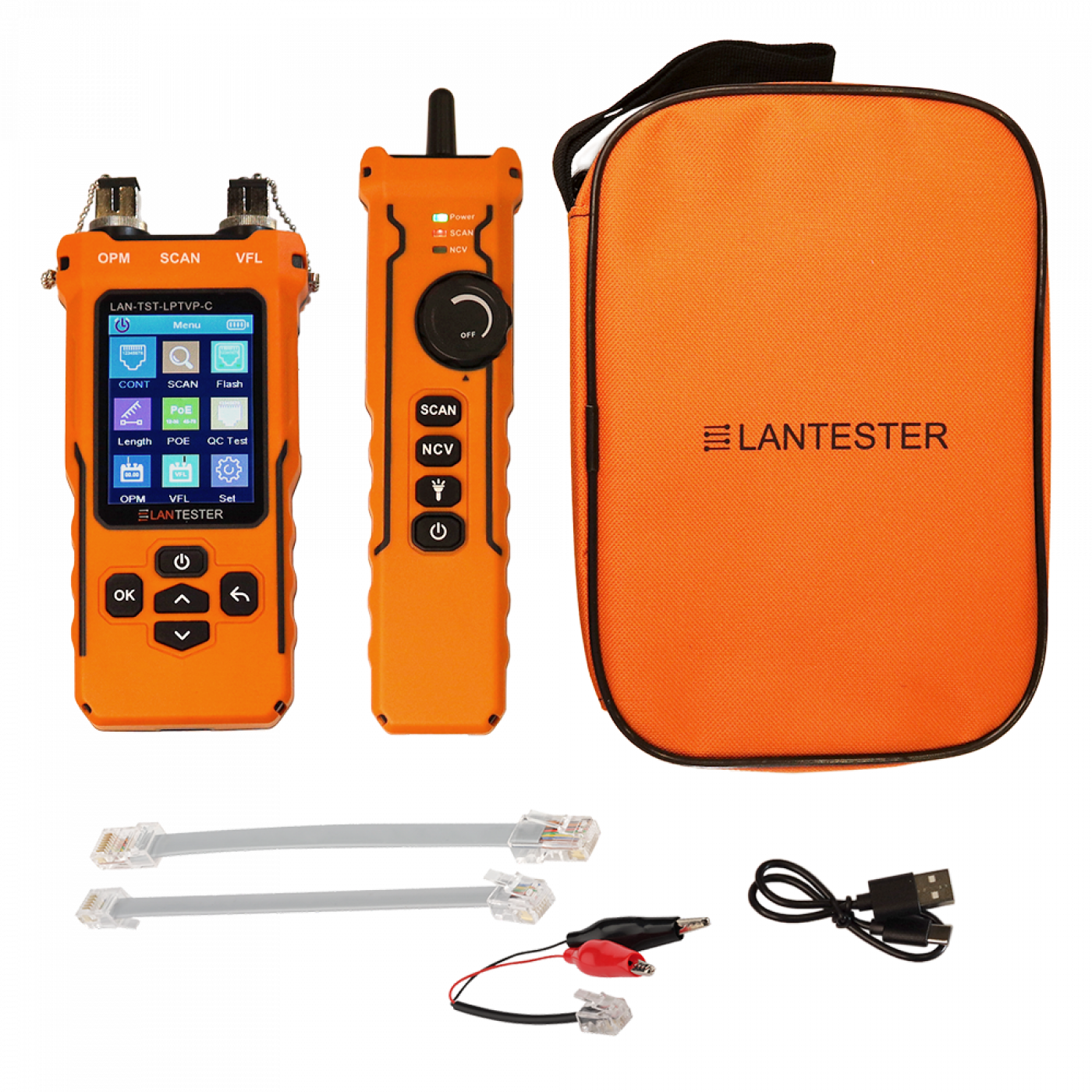

Комплект поставки
- Передатчик (головной прибор) — 1шт
- Приемник — 1шт
- Кабель RJ45 - RJ45 — 1шт
- Кабель RJ11 - RJ11 — 1шт
- Кабель RJ11 - крокодилы — 1шт
- Кабель зарядки Type-C USB — 1шт

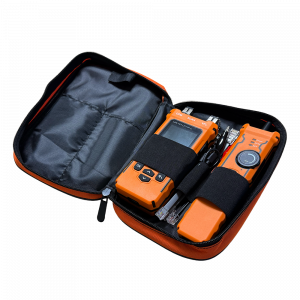

- Сумка-чехол — 1шт
- Инструкция по эксплуатации — 1шт
