В стандартной комплектации некоторых стоечных блоков розеток LANMASTER предусмотрены пластиковые прозрачные крышки, которыми оснащена кнопка переключения питания на блоке. На первый взгляд это простая и часто недооцененная деталь, которую иногда теряют при монтаже. Со временем, в том числе благодаря отзывам пользователей, стало ясно, что такая крышка помогает избежать множества ситуаций, когда случайное отключение питания могло повлиять на работу важных систем.
Этот опыт послужил идеей для создания более сложных решений для физической защиты портов — как силовых, так и информационных. На данный момент компания LANMASTER предлагает ряд решений для физической защиты интерфейсов.
- Панельные разъемы блоков PDU.
- Штекеры C13 и C19 электрических шнуров.
- Система защиты информационных портов.
PDU с фиксацией подключения
Блоки распределения питания имеют механические фиксаторы, препятствующие случайному отключению кабеля питания. Применение панельных разъемов C13 и C19 с блокировкой повышает надежность подключения оборудования.
Одной из важнейших составляющих инженерной инфраструктуры является электроснабжение, так как от него зависит работоспособность остальных систем. Будь то дата-центр, серверная небольшой организации или обычный компьютер, внезапное отключение от электрической сети может привести к серьезным последствиям.
Поэтому используются схемы резервирования инфраструктуры, современные аппаратные средства, источники бесперебойного питания, дизельные генераторы и другие способы повысить надежность сети питания.
Гарантия физической безопасности подключения также играет важную роль. Применение панельных разъемов C13 и C19 с фиксатором повышает надежность подключения питания оборудования.

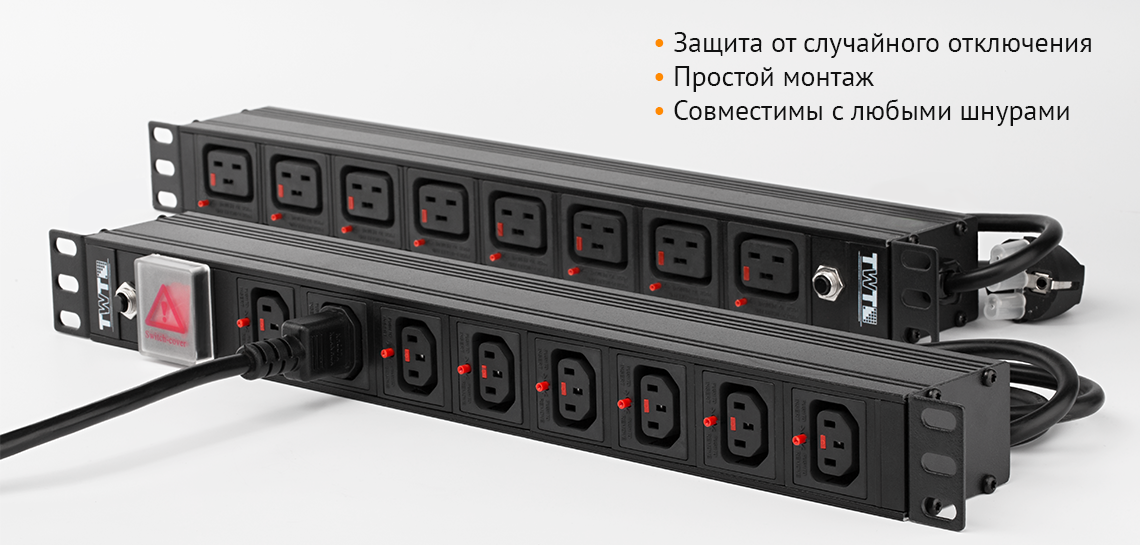

PDU с фиксатором вилки C13 и C19
Блоки распределения питания с автоматической фиксацией подходят для подключения различных устройств и приборов. Блоки производятся из качественных компонентов в соответствии с международными стандартами, а конструкция и форма разъемов исключают ошибки коммутации.
Соединение разъема со штекером осуществляется стандартным способом: штекер вставляется легким нажатием.
В подключенном состоянии разъем автоматически фиксируется, закрепляясь стопорной пластиной подпружинивающего механизма за заземляющий контакт штекера.
Разомкнуть соединение можно при помощи нажатия на кнопку отключения фиксатора и вытягивания штекера из разъема.
Электрические шнуры с фиксацией подключения
При помощи PDU, в которых предусмотрена защита подключения каждого порта, решается проблема непредвиденного отключения оборудования в стойке. Разумеется, это первостепенные подключения в рамках сети, которые имеют критическую важность.
Но форс-мажорные ситуации с отключением непосредственно активного оборудования также не исключены. Например, при проведении оперативных работ в стойке может выпасть шнур питания у сервера. Или во время уборки в офисе сотрудник клининговой службы может задеть кабель питания от компьютера. Если кабель питания физически закреплен в порту, такие проблемы исключаются по умолчанию.

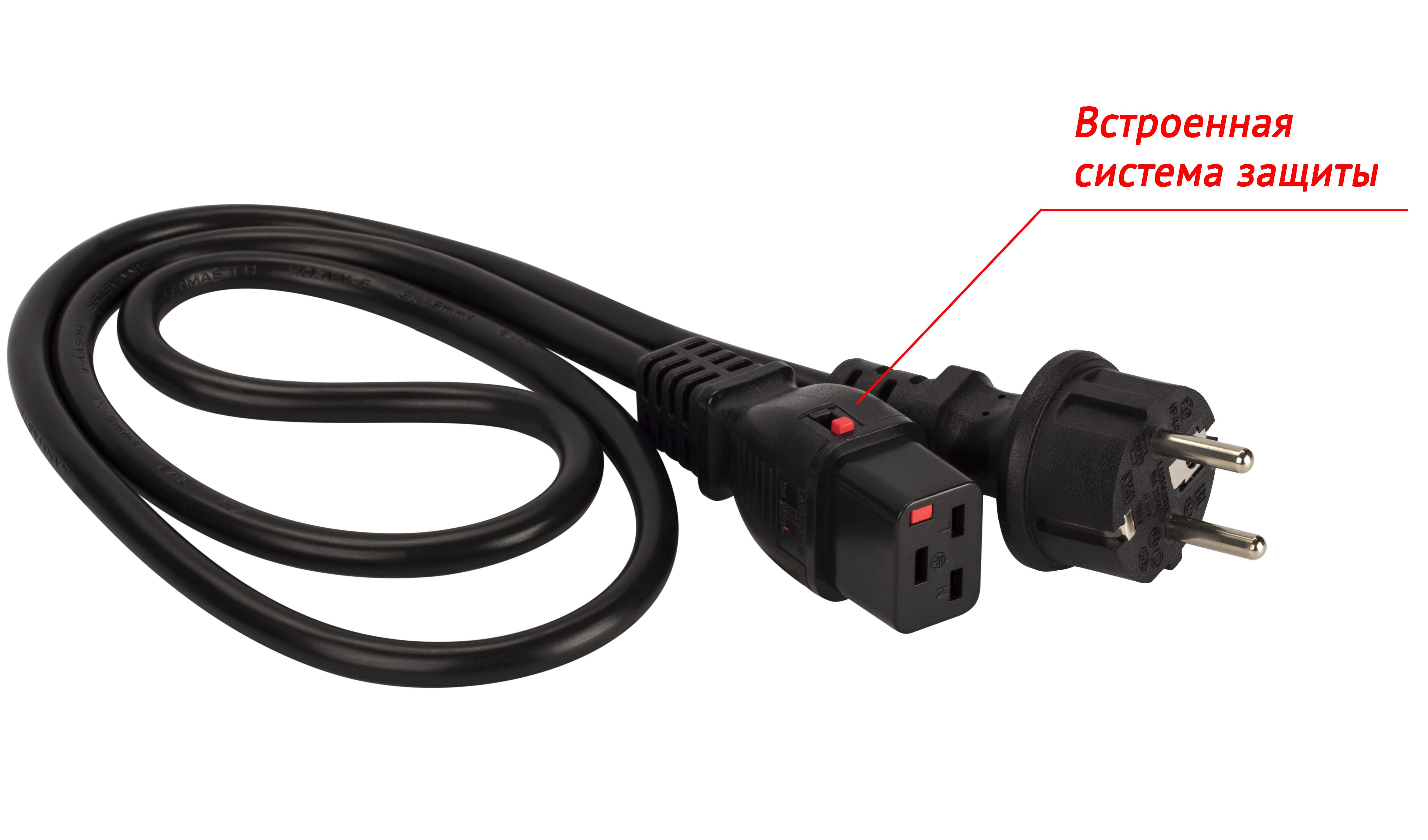

Кабели с защитой C13 и C19
Силовые кабели предназначены для индустриальных, офисных и других применений напряжения от 12 до 250 В. Они оконцованы с одной стороны разъемами C20 или Schuko, а с другой — разъемами с защитой стандарта C13 или C19.

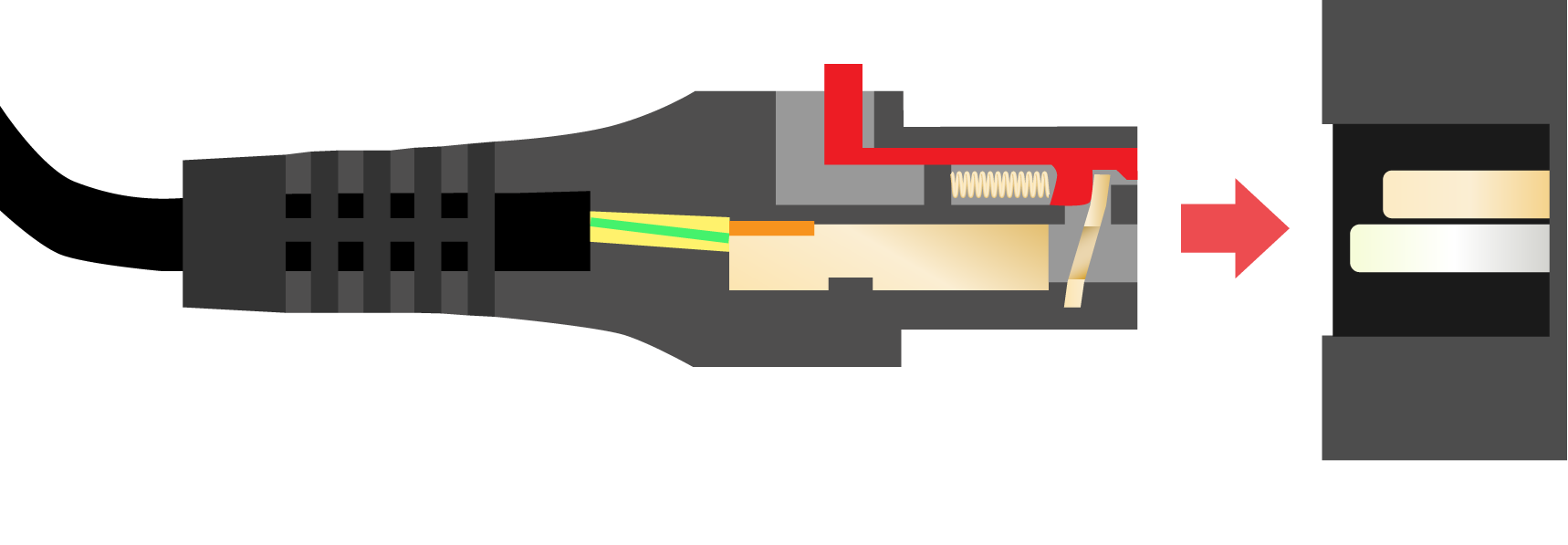

Соединение разъема со штекером осуществляется стандартным способом: штекер вставляется легким нажатием. Вилка имеет стандартный типоразмер, поэтому совместима с любыми стандартными розетками C20 или C14.
Разъем со встроенной защитой исключает случайное или намеренное отключение питания прибора из-за вибрации или механического воздействия на кабель.

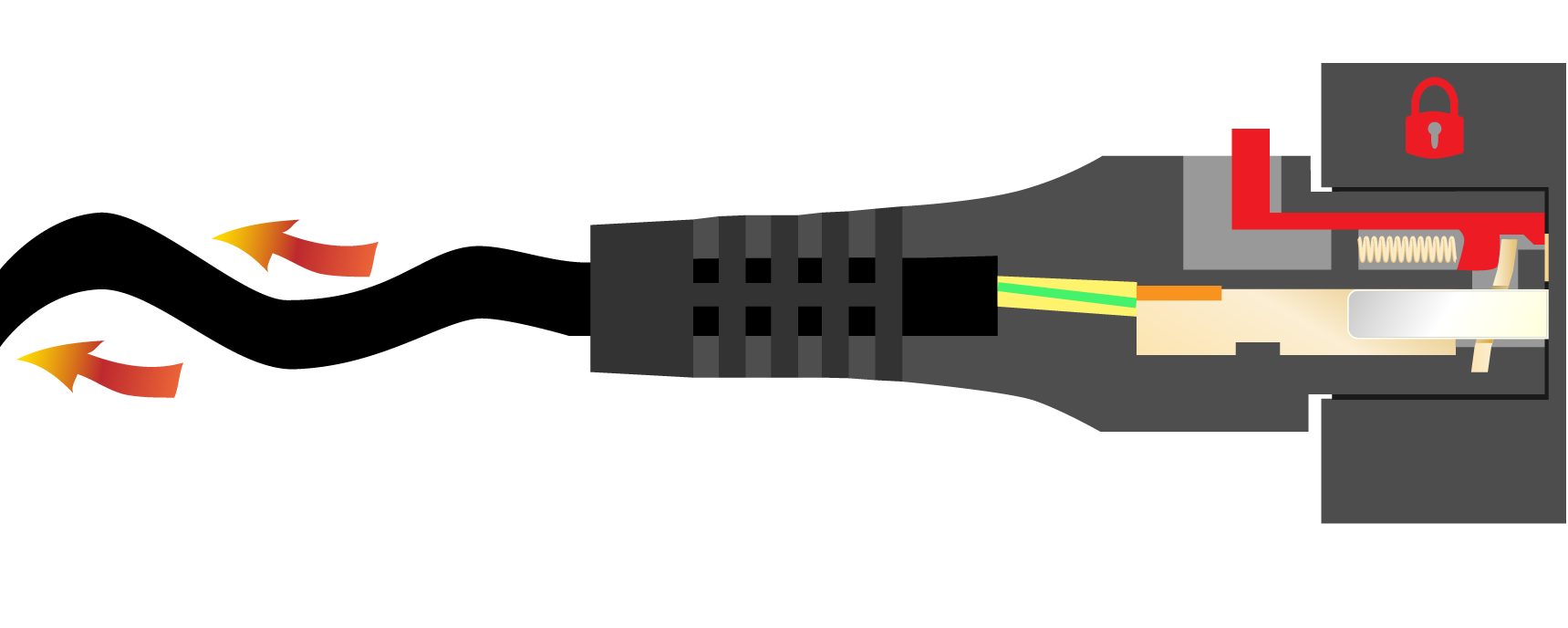

В подключенном состоянии разъем автоматически фиксируется, закрепляясь стопорной пластиной подпружинивающего механизма за средний контакт штекера.

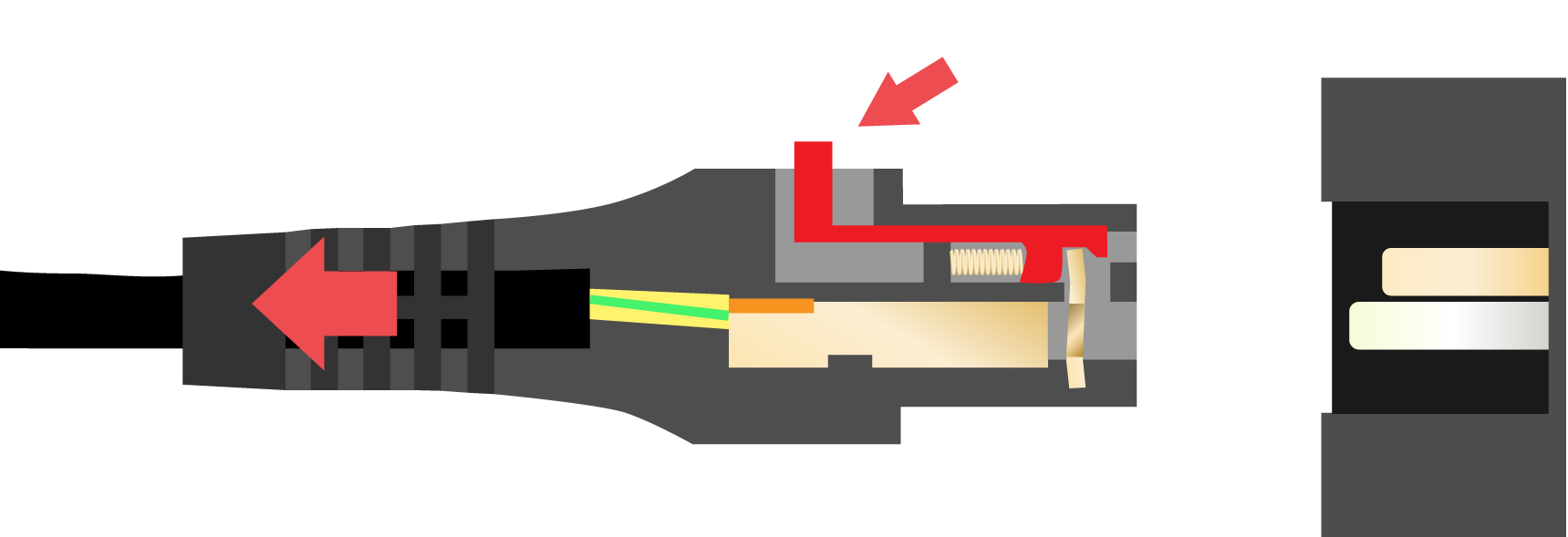

Разомкнуть соединение можно при помощи нажатия на кнопку отключения фиксатора и вытягивания штекера из разъема.
На складе постоянно поддерживаются кабели стандартных длин: от полуметра до пяти метров. Они соответствуют международным стандартам IEC 60227-5 и DIN VDE 0281/5, рассчитаны на работу при температуре от −5 до +70 °C. Стандартный цвет шнуров, поддерживаемых на складе, — черный. Возможно изготовление кабелей различных длин и цветов при заказе проектных партий.
Система защиты информационных портов
С электропитанием преимущества физической защиты в большинстве случаев очевидны. С информационными портами ситуация интереснее. С одной стороны, существует множество решений, основанных на программном ограничении доступа и защите от постороннего вмешательства в систему. Они эффективны: без подтверждения уровня доступа посторонние люди не могут получить доступ к инфраструктуре сети. Но иногда одного такого средства недостаточно.
Механическая защита доступа к информационным портам незаменима, например, в помещениях общего пользования. Поэтому среди первых потребителей таких решений оказались медицинские учреждения. В школах, больницах, магазинах, торгово-развлекательных центрах в открытом доступе могут находиться как порты информационных абонентских розеток, так и аппаратные стойки. Стойки могут размещаться в коридорах или других помещениях общего пользования, где каждый желающий случайно или умышленно может нанести ущерб инженерной инфраструктуре.
Элементы системы физической блокировки также станут удобным методом защиты важных сетевых подключений в ЦОД.

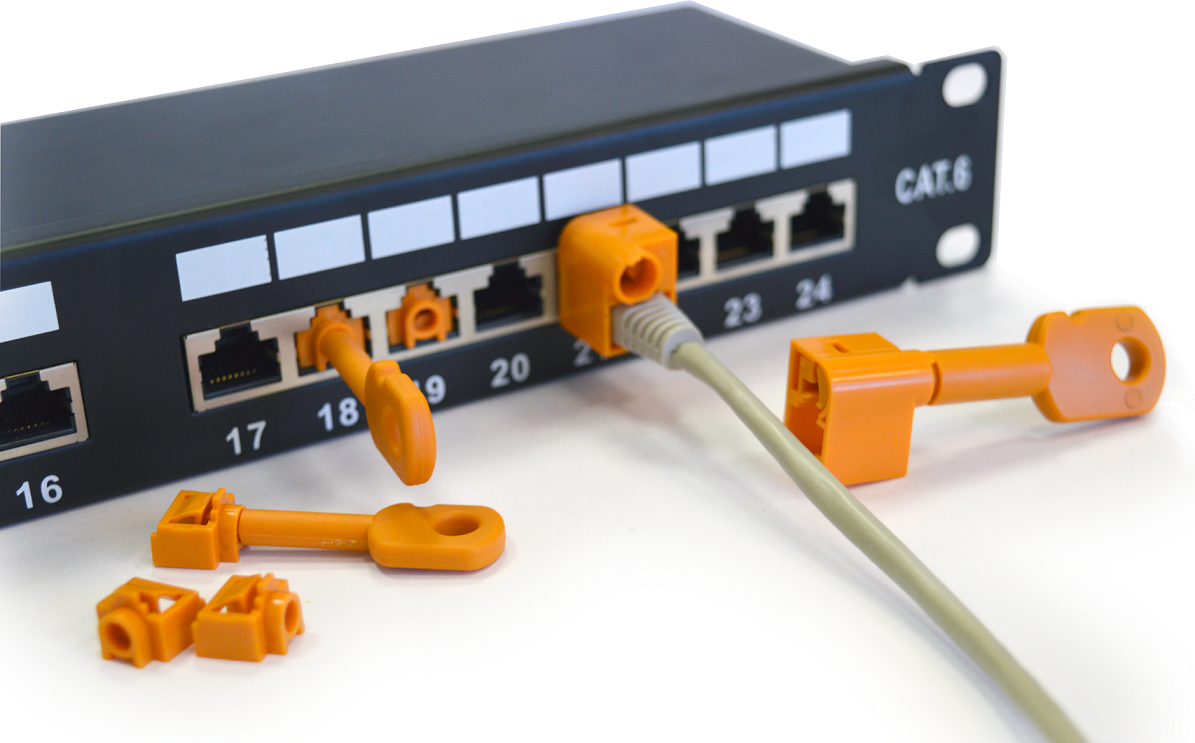

Решение LANMASTER для физической защиты порта состоит из двух разновидностей элементов: заглушек информационного порта RJ-45 и блокиратора коннектора патч-корда.
Особенности
- Физическая защита доступа к портам.
- Установка при помощи специального ключа.
- Простая и быстрая блокировка или разблокировка порта.
Блокиратор коннектора

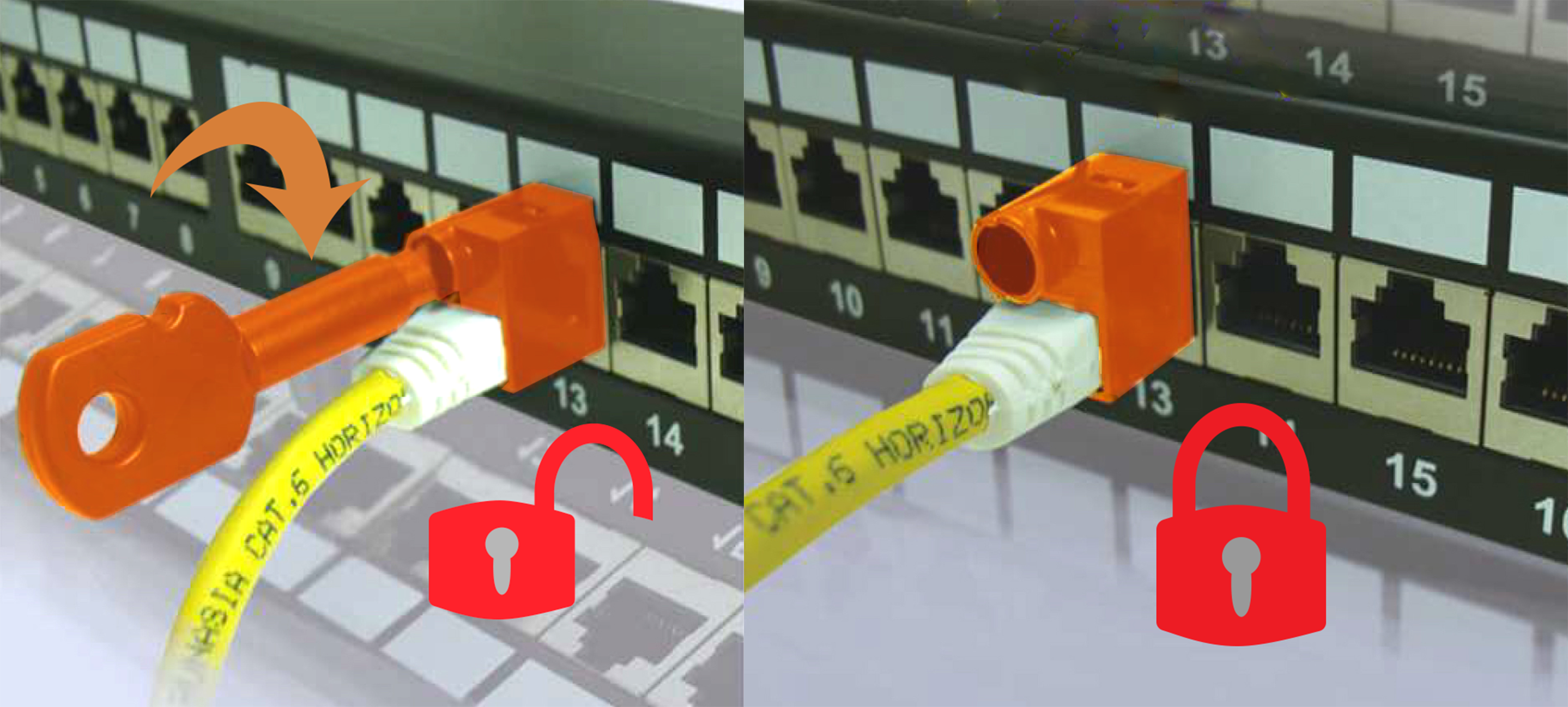

Блокиратор предназначен для фиксации разъемов RJ-45 в портах коммутационного оборудования путем блокирования нажатия на язычок коннектора. Таким образом исключается возможность преднамеренного или случайного извлечения коммутационного шнура из порта коммутационной панели.
Установка и снятие блокираторов с коннектора RJ-45 осуществляется при помощи специального ключа, который идет в комплекте поставки.
Блокираторы совместимы со стандартными патч-кордами RJ-45 без дополнительных элементов защиты язычка в конструкции коннектора.
Заглушки порта

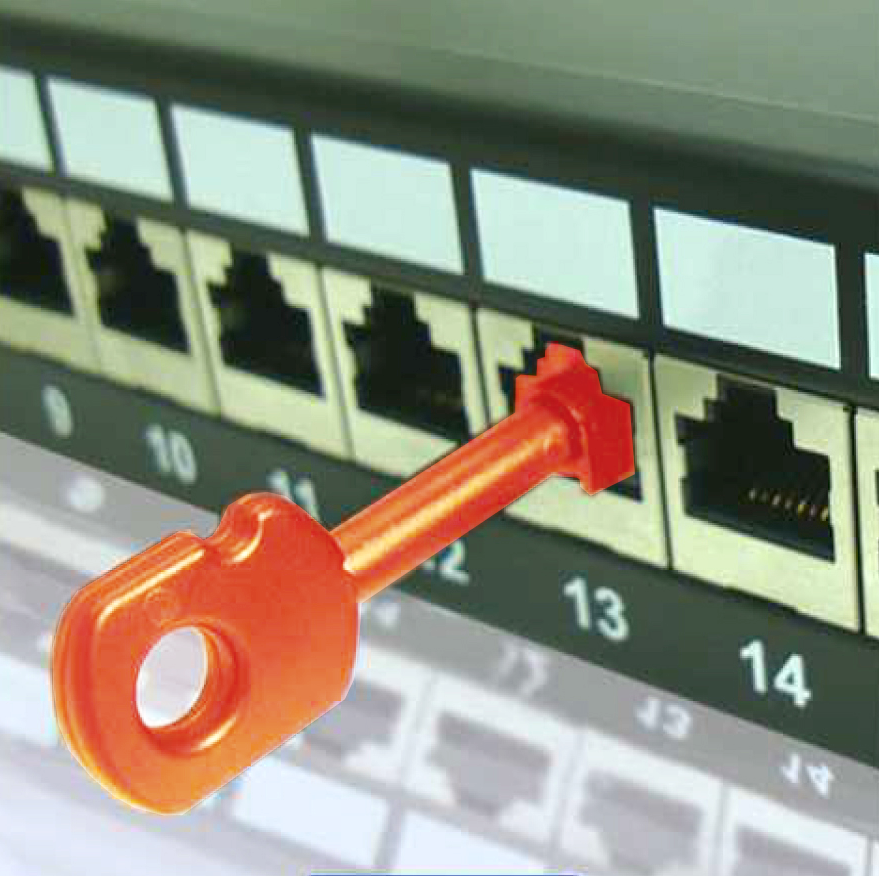

Заглушки предназначены для защиты портов RJ-45 от несанкционированного доступа. При установленной заглушке порт невозможно скоммутировать. Заглушка устанавливается в порт при помощи специального ключа, который идет в комплекте поставки.
Заглушки совместимы с любыми портами RJ-45 стандартной конструкции.
Элементы системы физической блокировки защищают от несанкционированных действий и предотвращают угрозу разрыва канала передачи. Доступ к ним становится возможен только при наличии специального ключа.
