Простое и изящное решение для поиска портов
По правилам инсталляции и эксплуатации сети, необходимо предусмотреть и поддерживать в актуальном состоянии маркировку элементов кабельной сети и вести кабельный журнал. На практике же, с этими тривиальными задачами зачастую возникают трудности. Маркировка со временем может испортиться и стать нечитаемой, а кабельный журнал сотрудники IT-подразделения имеют склонность вести не всегда тщательно.
Поэтому когда возникает потребность, например, подключить новое рабочее место пользователя, приходится прибегать к помощи таких инструментов, как тестер или тон-генератор. Разумеется, процесс не самый удобный и оперативный.
Патч-панели LANMASTER PPI со светодиодами - отличное решение для идентификации портов, особенно в небольших и средних СКС. При это стоимость комплексного решения остается абсолютно гуманной.
Патч-панели с индикацией предназначены для удобства определения подключенного оборудования. Каждый порт панели имеет светодиод, который при подключении передатчика индицирует состояние подключения порта панели. Для отображения статуса подключения необходим передатчик LAN-PPi-CHKTOOL.

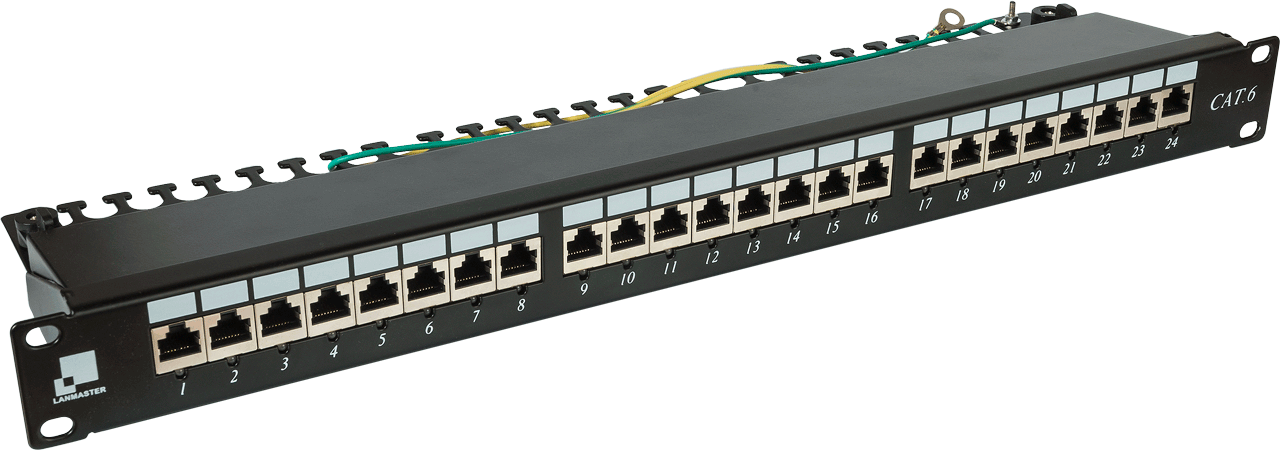

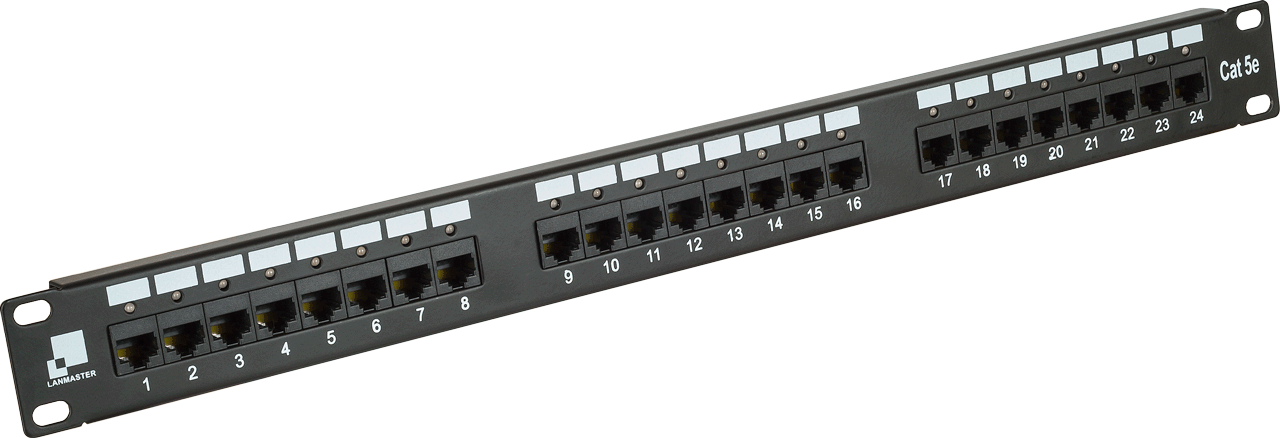

Патч-панели LANMASTER PPI
Для подключения абонентских кабелей используется метод врезного контакта сквозь изоляцию - IDC. Разъемы панели являются универсальными и допускают монтаж кабеля с использованием как инструментов для 110-х контактов, так и инструментов для контактов типа Krone.
Для удобства монтажа на задней стороне панели напротив IDC контактов каждого порта расположена цветовая схема раскладки проводников кабеля в соответствии с T568B/T568A.
Особенности:
- Соответствует стандартам ANSI/TIA-568-C.2, ISO/IEC 11801 Ed.2 и EN 50173-1
- Статус светодиода(зеленый/красный) для идентификации он-лайн
- Стандартные порты типа RJ-45, объединенные в группы по 8 портов

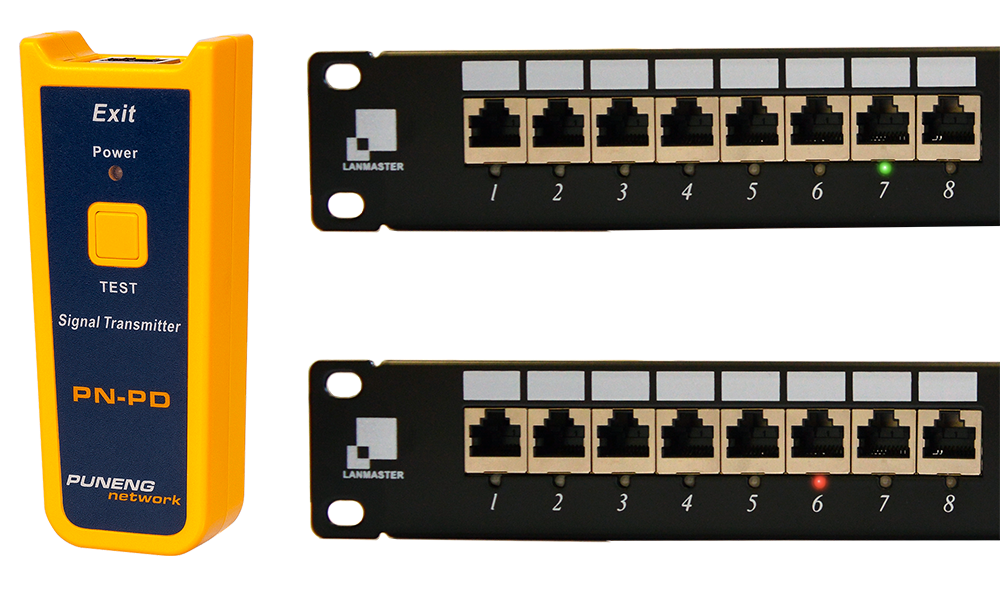

Генератор сигнала

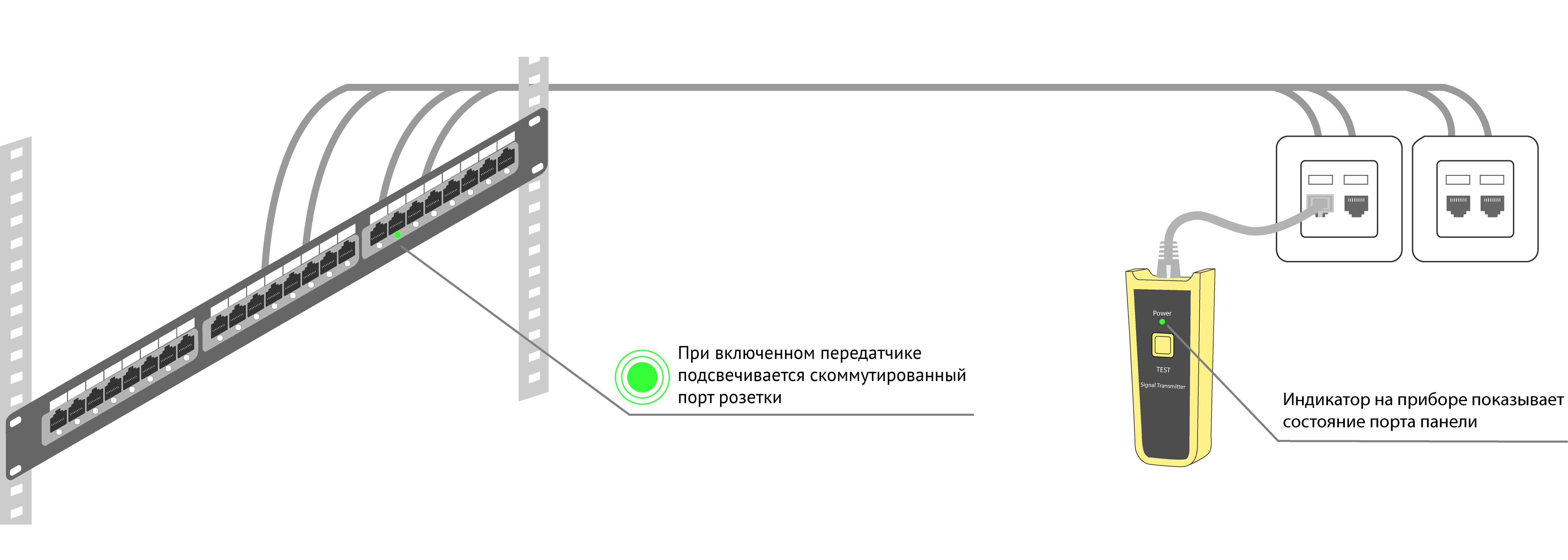

Для отображения статуса подключения необходим передатчик. Генератор сигнала, при помощи патч-корда необходимо подключить к порту абонентской розетки для отслеживания соединения. Затем зафиксировать статус на порту панели, которому соответствует проверяемый порт розетки.
- Зеленый светодиод: порт панели подключен к проверяемому информационному модулю абонентской розетки.
- Красный светодиод: к панели подключен информационный порт розетки. Порт панели скоммутирован с активным сетевым оборудованием(роутером или коммутатором).
На самом приборе так же присутствует диод, отображающий состояние розетки. Если порт розетки скоммутирован на панели, диод на генераторе будет подсвечиваться красным светом. Таким образом, находясь у абонентской розетки, вы сразу увидите, что она подключена к активному оборудованию в серверной.
Генератор сигнала имеет три режима работы подачи сигнала: постоянный, мигающий, либо срабатывающий непосредственно при нажатии кнопки. Таким образом, даже одному человеку, без посторонней помощи легко отслеживать сетевую проводку.
