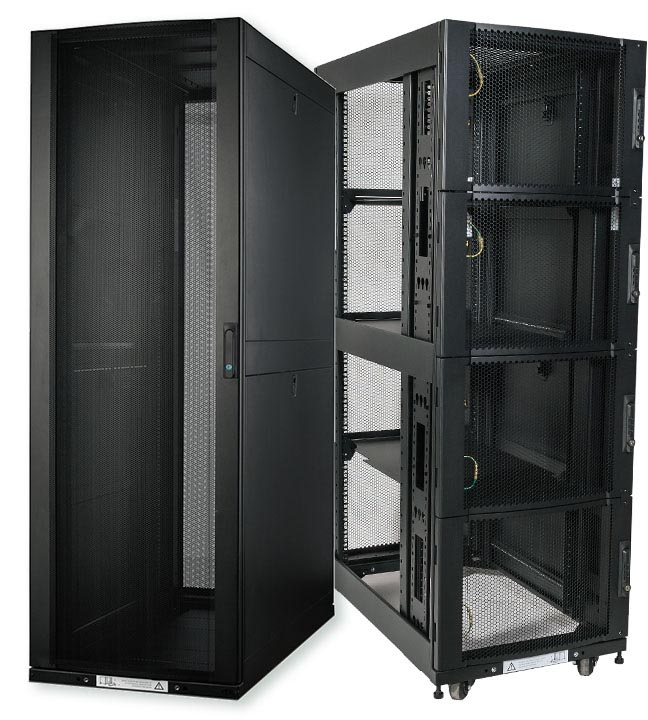

Линейка шкафов LANMASTER DC разработана с учетом специальных требований и особенностей эксплуатации монтажных конструктивов в Центрах Обработки Данных. Конструкция шкафа была оптимизирована с целью минимизации временных затрат монтажников за счет использования метода крупноузловой сборки с сокращенным количеством операций.
Нагрузка 1500 кг
Сборный силовой каркас спроектирован с расчетом на повышенную статическую нагрузку.
Перфорация 80%
Профилированные двери с высоким коэффициентом перфорации обеспечивают эффективное охлаждение оборудования, установленного в шкафу.
Конструкция шкафов LAN-DC продумана таким образом, чтобы дальнейшая эксплуатация была максимально простой и удобной. Детали конструкции обеспечивают быстрый доступ к оборудованию с любой стороны, предусматривают возможность модификаций, расширения, внедрения оперативных изменений.
Конструктивные особенности

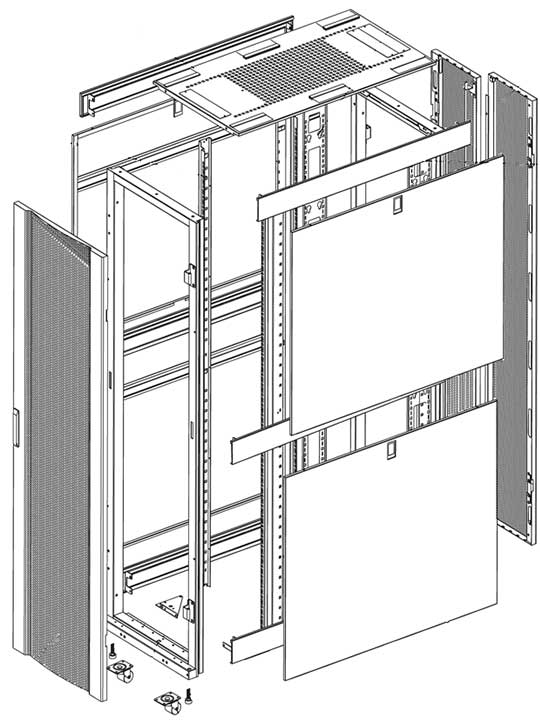

- Задние двери двустворчатые распашные. Это позволяет экономить место в серверной и обеспечивает удобный доступ для обслуживания оборудования.
- Быстросъемные боковые панели разделены по высоте, могут демонтироваться независимо друг от друга, обладают небольшим весом.
- Положение монтажных профилей может быть изменено по глубине, даже в собранном шкафу. На горизонтальные профили нанесены метки с шагом в 6,4 мм, что помогает точно установить профили в одинаковое положение.
- По периметру крыши расположены отверстия для кабельных вводов, они позволяют заводить кабели в шкаф с любой стороны.
- Вертикальные лотки входят в комплект шкафа. Лотки имеют петли для быстрого монтажа вертикальных блоков распределения питания (PDU).
Оптимизация системы охлаждения.
Комплексное решение на основе модульных единиц.
Благодаря своим ключевым особенностям, шкафы LAN-DC представляют собой отличный монтажный конструктив: удобный при монтаже и надежный в дальнейшей эксплуатации. Кроме того, шкафы являются основным элементом для построения различных модульных систем разделения горячих и холодных потоков воздуха пространства ЦОД.

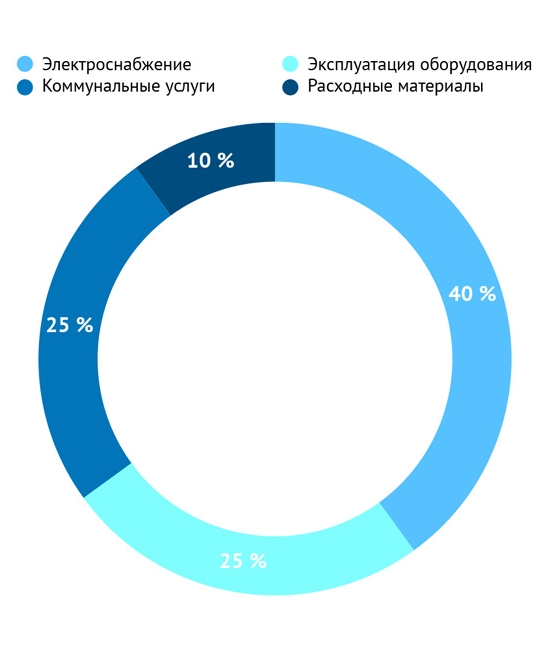

Целесообразность разделения потоков воздуха в ЦОДе в настоящее время ни у кого не вызывает сомнений. Причина в том, что центры обработки данных потребляют огромное количество электроэнергии. Весомая доля которой затрачивается на работу системы охлаждения. Чтобы уменьшить потребление электроэнергии, нужно сократить энергопотребление систем охлаждения.
Ключевую роль при проектировании правильной системы комплексного энергосбережения ЦОД играет архитектура построения стоек. Наиболее эффективной является схема кондиционирования с разделением холодных и горячих потоков воздуха. При правильной организации архитектуры серверной можно сэкономить порядка 30-50% затрат на электричество.

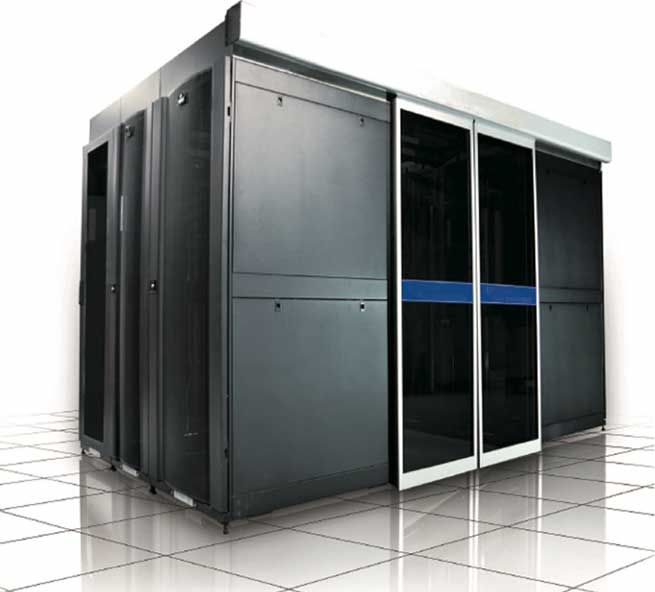

Конфигурации изолированных коридоров
Выбор наилучшего варианта изоляции зависит от условий и требований конкретного ЦОД. При классической схеме реализации разделения холодных и горячих потоков, шкафы с ИТ-оборудованием располагают в ряд, боковыми поверхностями друг к другу. Применяется система кондиционирования с подачей воздуха из-под фальшпола. При этом нагретый воздух выводится в отдельный коридор, откуда он уже поступает в кондиционер.
Эффективная конвекция обеспечивается за счет высокого коэффициента перфорации дверей, более 80%.
Основные преимущества при установке холодного коридора в ЦОД:
- Максимальное снижение затрат на электроэнергию
- Устранение зон локального перегрева
- Физическая безопасность дата-центра
- Постоянные показатели температуры IT-оборудования
- Экономия пространства в условиях расширения структуры
Гибкость и масштабируемость — важный фактор в процессе дальнейшей эксплуатации.
При планировании ЦОД очень важно предусмотреть удобство эксплуатации всего оборудования дата центра в дальнейшем. Это напрямую касается конструкции изолированного коридора, он должен быть расширяемым и обслуживаемым.
Благодаря модульности элементов для построения холодных/горячих коридоров, можно спроектировать конструкцию для любого помещения, под любые требования, с условием возможности расширения в дальнейшем. В случае необходимости расширения, новые элементы легко интегрируются в существующую систему.

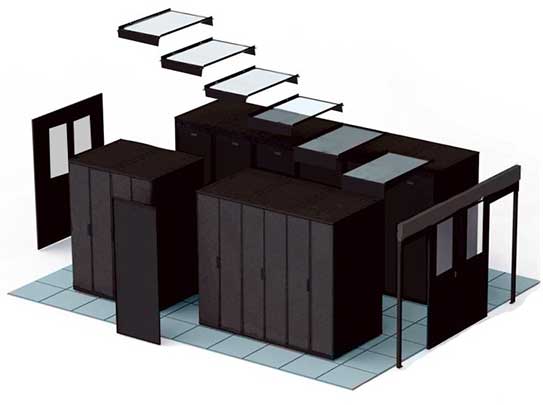

Элементы изолированного коридора
При проектировании решений на базе холодных/горячих коридоров важно исключить риск рециркуляции горячего воздуха, что может привести к возникновению локальных перегревов. Необходимо физически разделить потоки холодного и горячего воздуха. Поэтому в решении LANMASTER на базе шкафов LAN-DC продуман ряд деталей для наиболее результативного достижения поставленных задач.
Крыша коридора

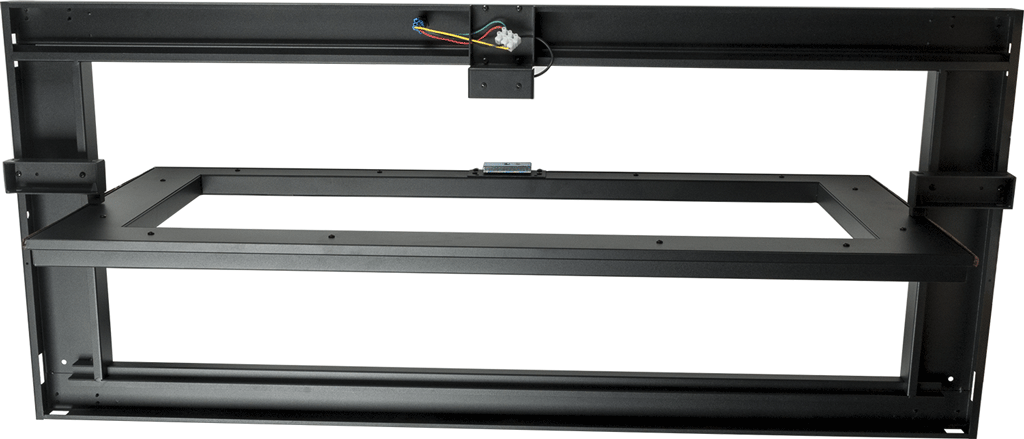

Секции крыши коридора закрывают пространство между двумя рядами шкафов для образования изолированного коридора. Крыши светопроницаемы, предлагаются в двух вариантах: глухая и откидывающаяся. Откидывающиеся крыши оборудованы электромагнитным замком для обеспечения доступа огнетушащего вещества внутрь коридора в случае пожарной тревоги.
-
Код товара Код товара / Наименование Наименование Количество
-
LAN-DC-RFP-12x3-FXКрыша секции коридора 1200 мм для шкафов LANMASTER DC шириной 300 мм, глухая0.00 руб.
-
LAN-DC-RFP-12x6-FXКрыша секции коридора 1200 мм для шкафов LANMASTER DC шириной 600 мм, глухая0.00 руб.
-
LAN-DC-RFP-12x8-FXКрыша секции коридора 1200 мм для шкафов LANMASTER DC шириной 800 мм, глухая0.00 руб.
-
LAN-DC-RFP-12x6-OPКрыша секции коридора 1200 мм для шкафов LANMASTER DC шириной 600 мм, откидывающаяся, с ЭМ замком0.00 руб.
-
LAN-DC-RFP-12x8-OPКрыша секции коридора 1200 мм для шкафов LANMASTER DC шириной 800 мм, откидывающаяся, с ЭМ замком0.00 руб.
Комплекты дверей

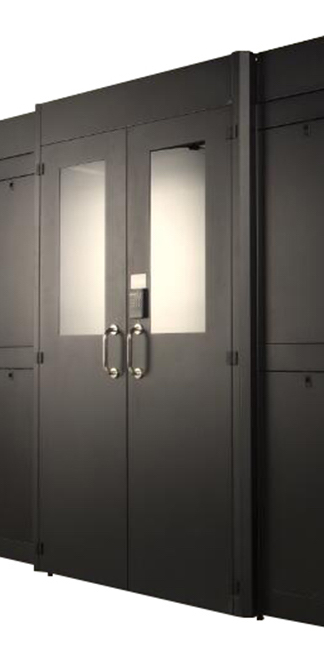

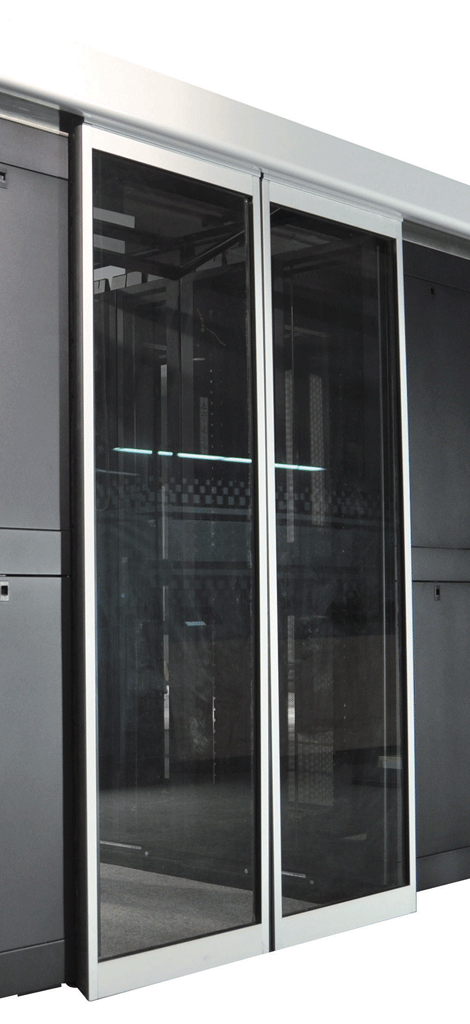

Комплект дверей устанавливается между крайними шкафами в рядах для образования изолированного коридора, закрепляется на торцевые шкафы коридора. Двери могут быть оборудованы системой ограничения доступа во внутреннее пространство коридора. Существует два варианта входных дверей: двухстворчатые распашные и двухстворчатые раздвижные. Двери оснащены стеклянными окнами.
-
Код товара Код товара / Наименование Наименование Количество
-
LAN-DC-SDRM-42Ux12Механические раздвижные двери коридора 1200мм для шкафов LANMASTER DC 42U, стекло, без замка0.00 руб.
-
LAN-DC-SDRM-48Ux12Механические раздвижные двери коридора 1200мм для шкафов LANMASTER DC 48U, стекло, без замка0.00 руб.
-
LAN-DC-SDRAL-42Ux12Автоматические раздвижные двери коридора 1200мм для шкафов LANMASTER DC 42U, стекло, key-card замок0.00 руб.
-
LAN-DC-SDRAL-48Ux12Автоматические раздвижные двери коридора 1200мм для шкафов LANMASTER DC 48U, стекло, key-card замок0.00 руб.
-
Код товара Код товара / Наименование Наименование Количество
-
LAN-DC-HDRM-42Ux12Распашные двери коридора 1200 мм для шкафов LANMASTER DC 42U, стекло, без замка0.00 руб.
-
LAN-DC-HDRM-48Ux12Распашные двери коридора 1200 мм для шкафов LANMASTER DC 48U, стекло, без замка0.00 руб.
-
LAN-DC-HDRML-42Ux12Распашные двери коридора 1200 мм для шкафов LANMASTER DC 42U, стекло, key-card замок0.00 руб.
-
LAN-DC-HDRML-48Ux12Распашные двери коридора 1200 мм для шкафов LANMASTER DC 48U, стекло, key-card замок0.00 руб.
Заглушки на торец коридора
Когда есть необходимость организовать доступ только с одной стороны коридора, другой вход можно закрыть при помощи панелей-заглушек. Использование панелей оправдано не только с точки зрения экономии. При необходимости расширения коридора, панели можно быстро демонтировать, добавить в ряд необходимые шкафы, и снова установить панели между крайними шкафами в ряду.
-
Код товара Код товара / Наименование Наименование Количество
-
LAN-DC-BPM-42Ux12Панель-заглушка на место двери коридора 1200 мм для шкафов LANMASTER DC 42U, 2 шт.0.00 руб.
-
LAN-DC-BPM-48Ux12Панель-заглушка на место двери коридора 1200 мм для шкафов LANMASTER DC 48U, 2 шт.0.00 руб.
Панель-заглушка межрядная
Панель предназначена для установки на место отсутствующего шкафа в случае обхождения препятствия, например колонны, а также для заполнения промежутков при использовании в противоположных рядах шкафов разной ширины.
-
Код товара Код товара / Наименование Наименование Количество
-

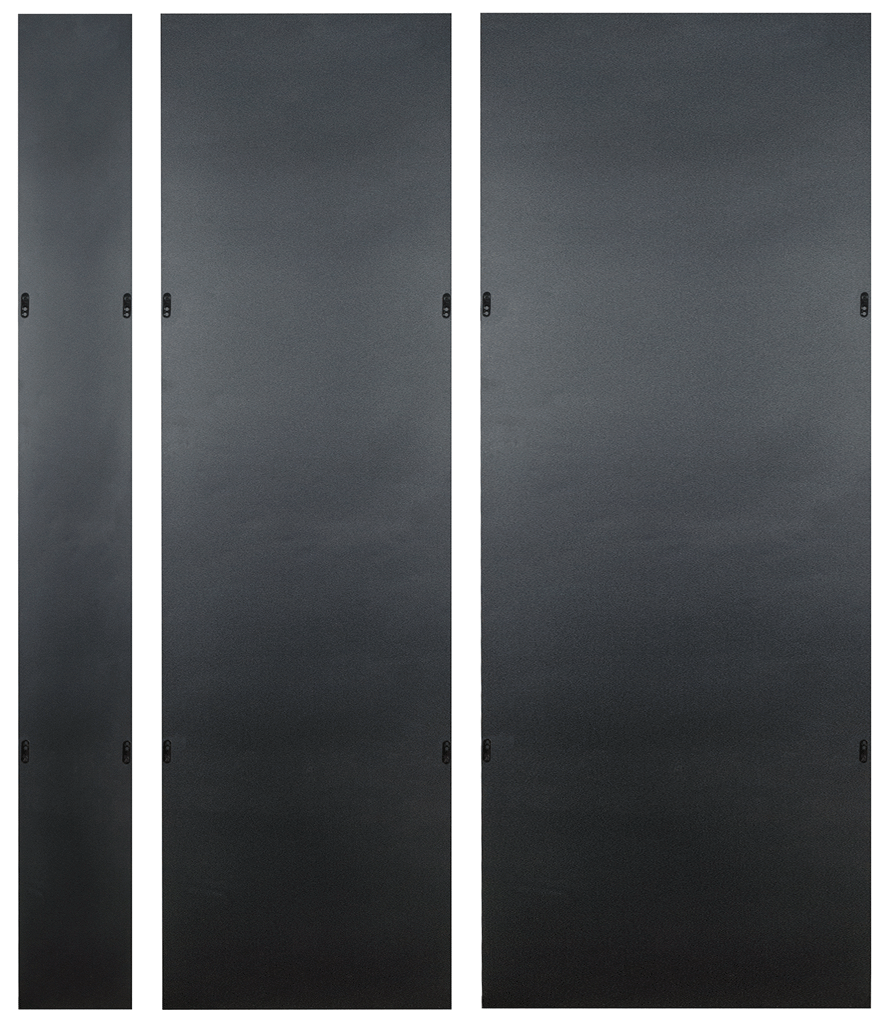

LAN-DC-CPF-42Ux2-MПанель-заглушка 42U шириной 200 мм, для установки в ряду между шкафами LANMASTER DC0.00 руб.
-
LAN-DC-CPF-42Ux3-MПанель-заглушка 42U шириной 300 мм, для установки в ряду между шкафами LANMASTER DC0.00 руб.
-
LAN-DC-CPF-42Ux6-MПанель-заглушка 42U шириной 600 мм, для установки в ряду между шкафами LANMASTER DC0.00 руб.
-
LAN-DC-CPF-42Ux8-MПанель-заглушка 42U шириной 800 мм, для установки в ряду между шкафами LANMASTER DC0.00 руб.
-
LAN-DC-CPF-48Ux2-MПанель-заглушка 48U шириной 200 мм, для установки в ряду между шкафами LANMASTER DC0.00 руб.
-
LAN-DC-CPF-48Ux3-MПанель-заглушка 48U шириной 300 мм, для установки в ряду между шкафами LANMASTER DC0.00 руб.
-
LAN-DC-CPF-48Ux6-MПанель-заглушка 48U шириной 600 мм, для установки в ряду между шкафами LANMASTER DC0.00 руб.
-
LAN-DC-CPF-48Ux8-MПанель-заглушка 48U шириной 800 мм, для установки в ряду между шкафами LANMASTER DC0.00 руб.
Аксессуары

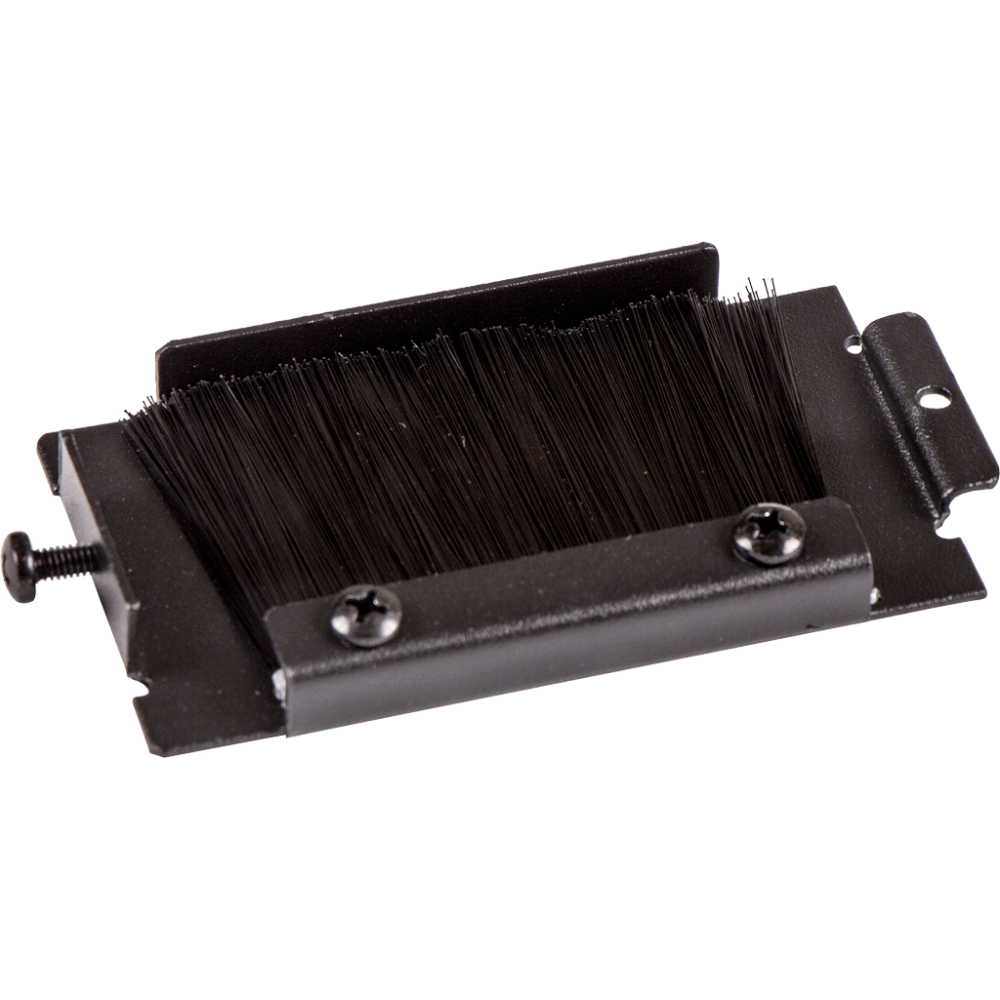

Щеточные кабельные вводы предназначены для защиты внутреннего пространства шкафа от попадания пыли и грязи, а также для предотвращения утечек воздушных потоков в местах ввода кабелей в шкаф. Панели-заглушки используются для установки на монтажные профили шкафа с целью закрытия неиспользуемого пространства, блокировки воздушных потоков и повышения эффективности охлаждения оборудования в шкафу.
-
Код товара Код товара / Наименование Наименование Количество
-

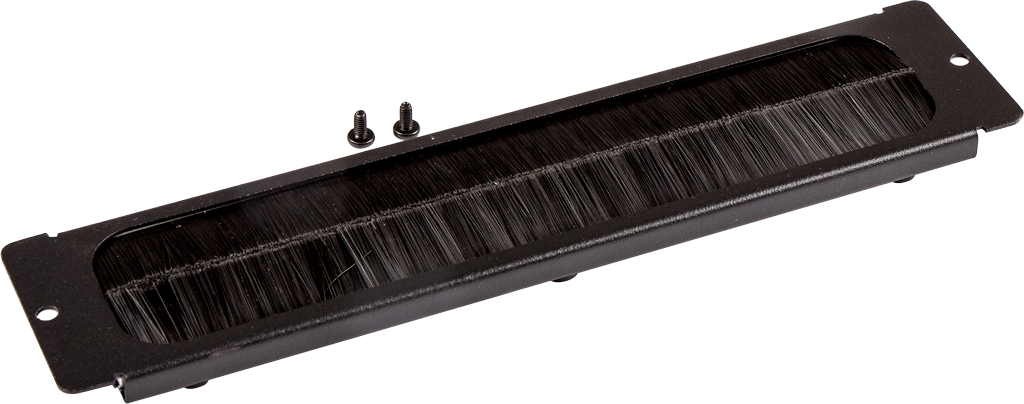

LAN-DC-CB-BRPЩеточный кабельный ввод в крышу и дно шкафа LANMASTER DC0.00 руб.
-
LAN-DC-TLBRP-1U19" панель с щеточным вводом 1U, быстросъемная, черная0.00 руб.
-
Код товара Код товара / Наименование Наименование Количество
-
LAN-DC-CB-FRM8-BREЩеточный ввод для отверстий в монтажных профилях шкафа LANMASTER DCS шириной 800 мм0.00 руб.
-
Код товара Код товара / Наименование Наименование Количество
-

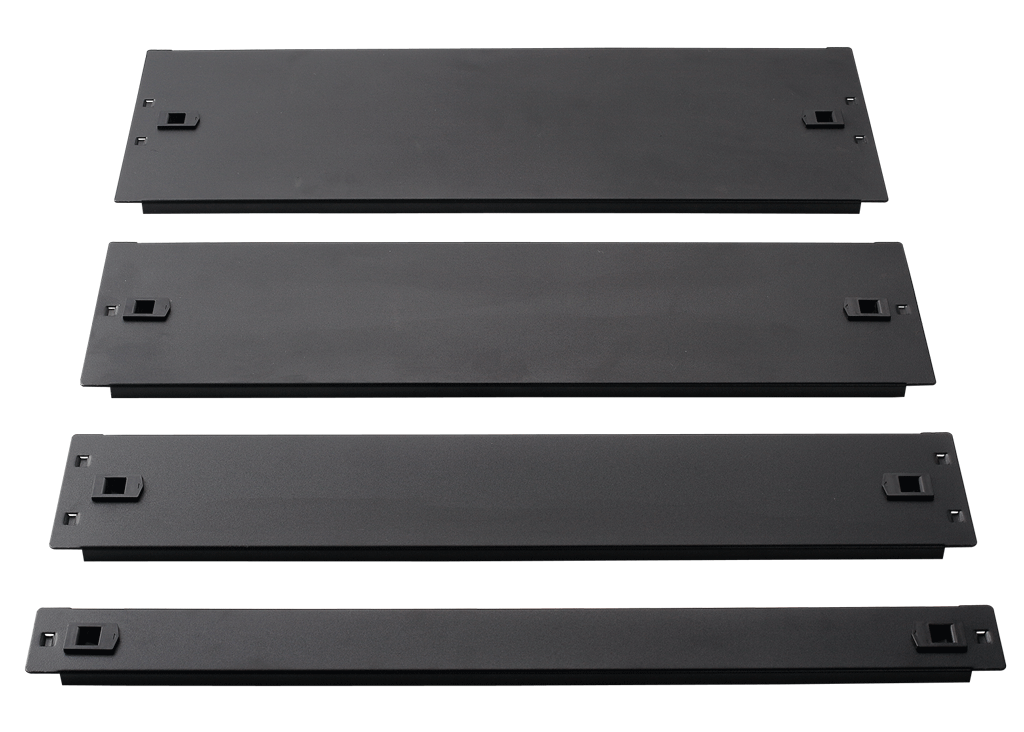

LAN-DC-TLMFP-1U19" металлическая фальш-панель 1U, быстросъемная, черная0.00 руб.
-
LAN-DC-TLMFP-2U19" металлическая фальш-панель 2U, быстросъемная, черная0.00 руб.
-
LAN-DC-TLMFP-3U19" металлическая фальш-панель 3U, быстросъемная, черная0.00 руб.
-
LAN-DC-TLMFP-4U19" металлическая фальш-панель 4U, быстросъемная, черная0.00 руб.
Управление кабельными потоками

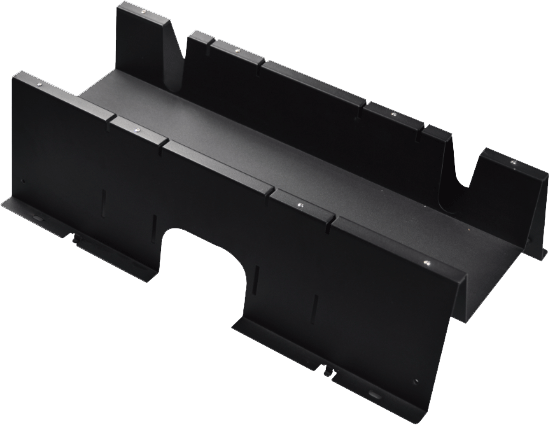

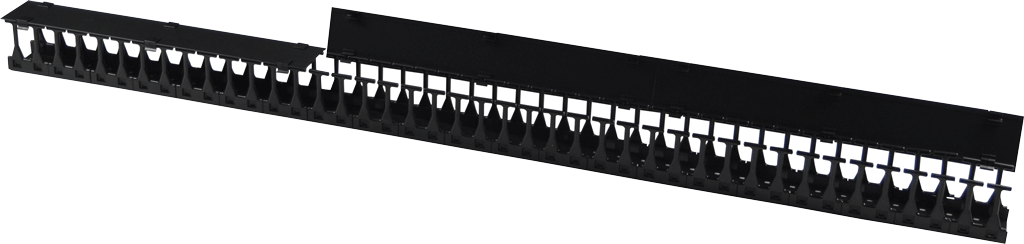

Кабельные потоки в центрах обработки данных являются весьма объемными. Для их правильного распределения, чтобы они не препятствовали охлаждению и доступу к оборудованию, в конструкции шкафа предусмотрены различные пути кабельных вводов. Также имеются опции для укладки кабеля. В частности, в шкафы шириной 800 мм можно установить вертикальные органайзеры высокой емкости. Также для всех моделей есть перегородки и разделители для монтажа непосредственно на крышу шкафа.
-
Код товара Код товара / Наименование Наименование Количество
-
LAN-DC-CB-42Ux8-VO15Органайзер 42U глубиной 149 мм, для шкафов LANMASTER DC шириной 800 мм, 2 шт. в компл., черный0.00 руб.
-
LAN-DC-CB-48Ux8-VO15Органайзер 48U глубиной 149 мм, для шкафов LANMASTER DC шириной 800 мм, 2 шт. в компл., черный0.00 руб.
-
LAN-DC-CB-42Ux8-VO18Органайзер 42U глубиной 179 мм, для шкафов LANMASTER DC шириной 800 мм, 2 шт. в компл., черный0.00 руб.
-
LAN-DC-CB-48Ux8-VO18Органайзер 48U глубиной 179 мм, для шкафов LANMASTER DC шириной 800 мм, 2 шт. в компл., черный0.00 руб.
-
Код товара Код товара / Наименование Наименование Количество
-
LAN-DC-CB-CTR-T6Кабельный лоток на крышу шкафа LANMASTER DC шириной 600 мм0.00 руб.
-
LAN-DC-CB-CTR-T8Кабельный лоток на крышу шкафа LANMASTER DC шириной 800 мм0.00 руб.
-
LAN-DC-CB-CTR-P6Ограничительная перегородка на крышу шкафа LANMASTER DC шириной 600 мм, 2 шт.0.00 руб.
-
LAN-DC-CB-CTR-P8Ограничительная перегородка на крышу шкафа LANMASTER DC шириной 800 мм, 2 шт.0.00 руб.
