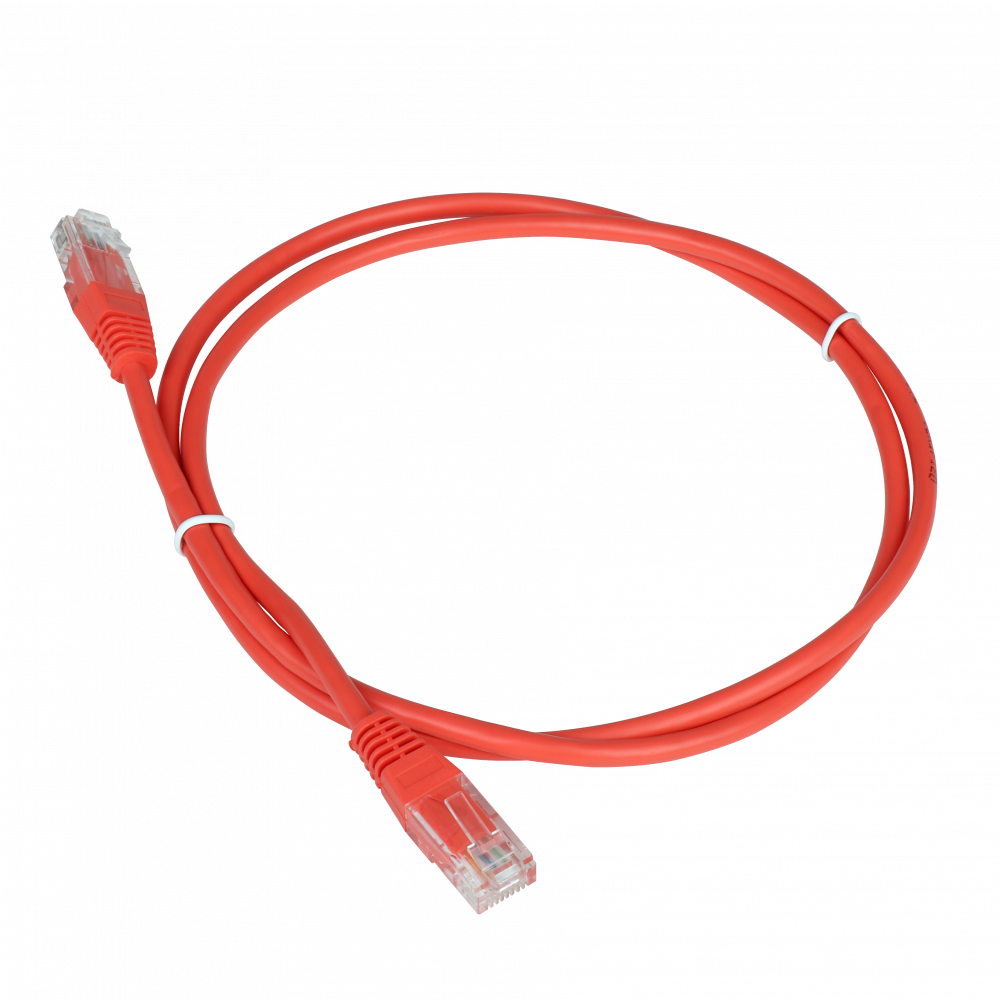

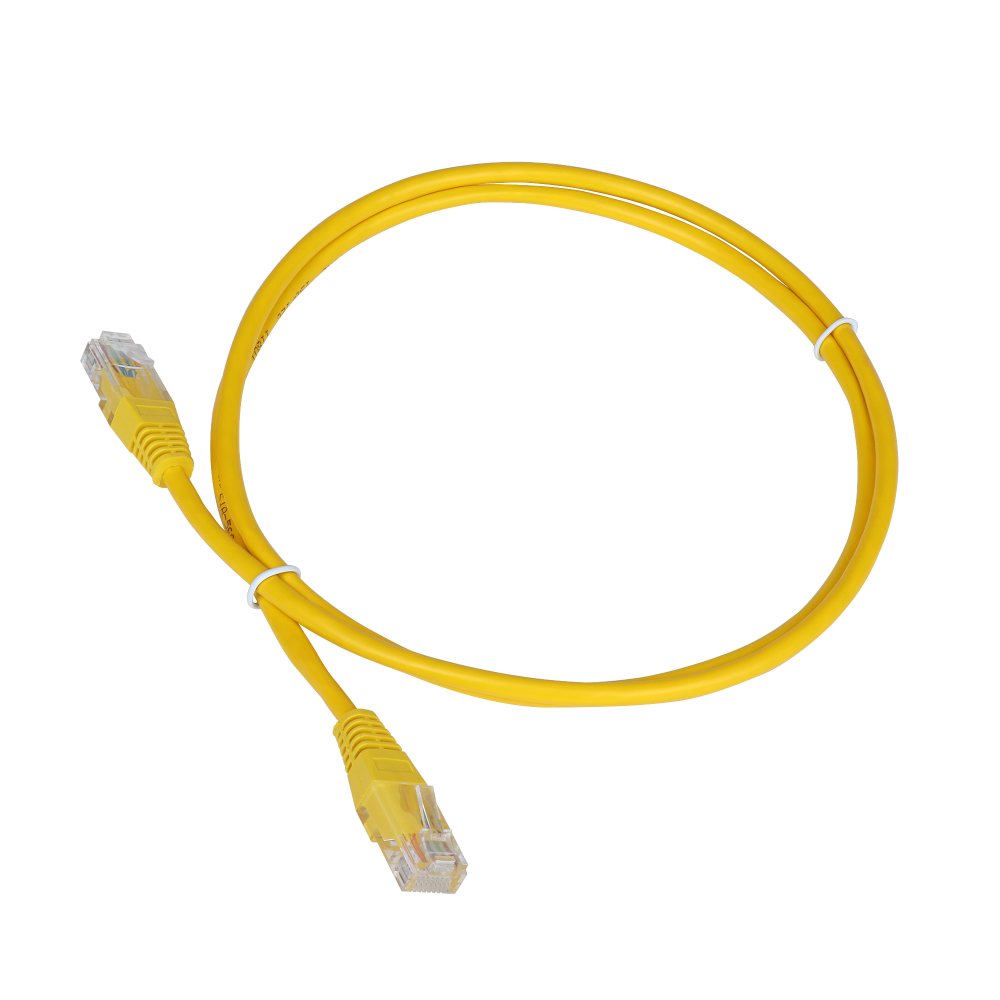

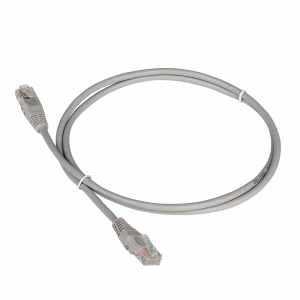

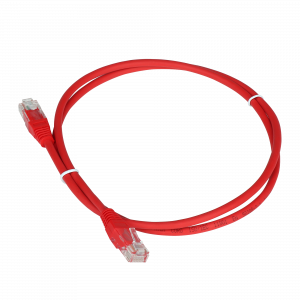

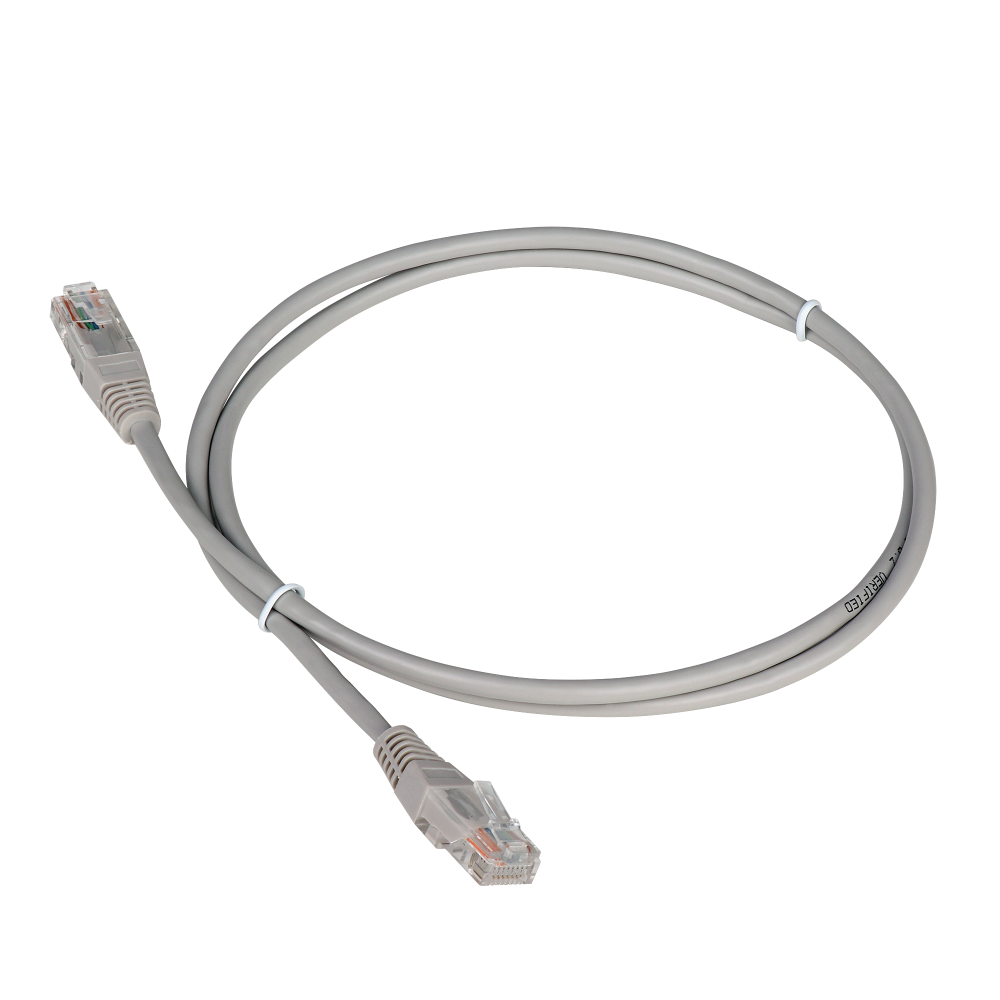

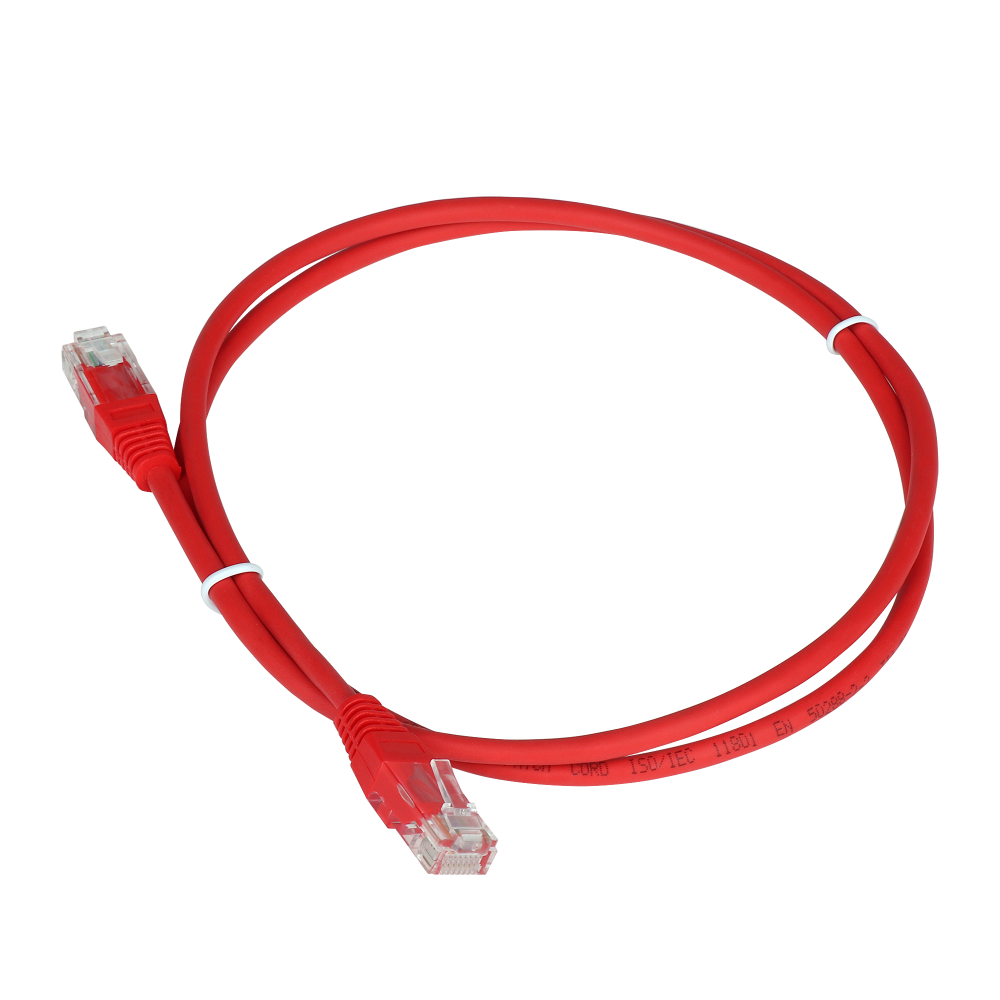

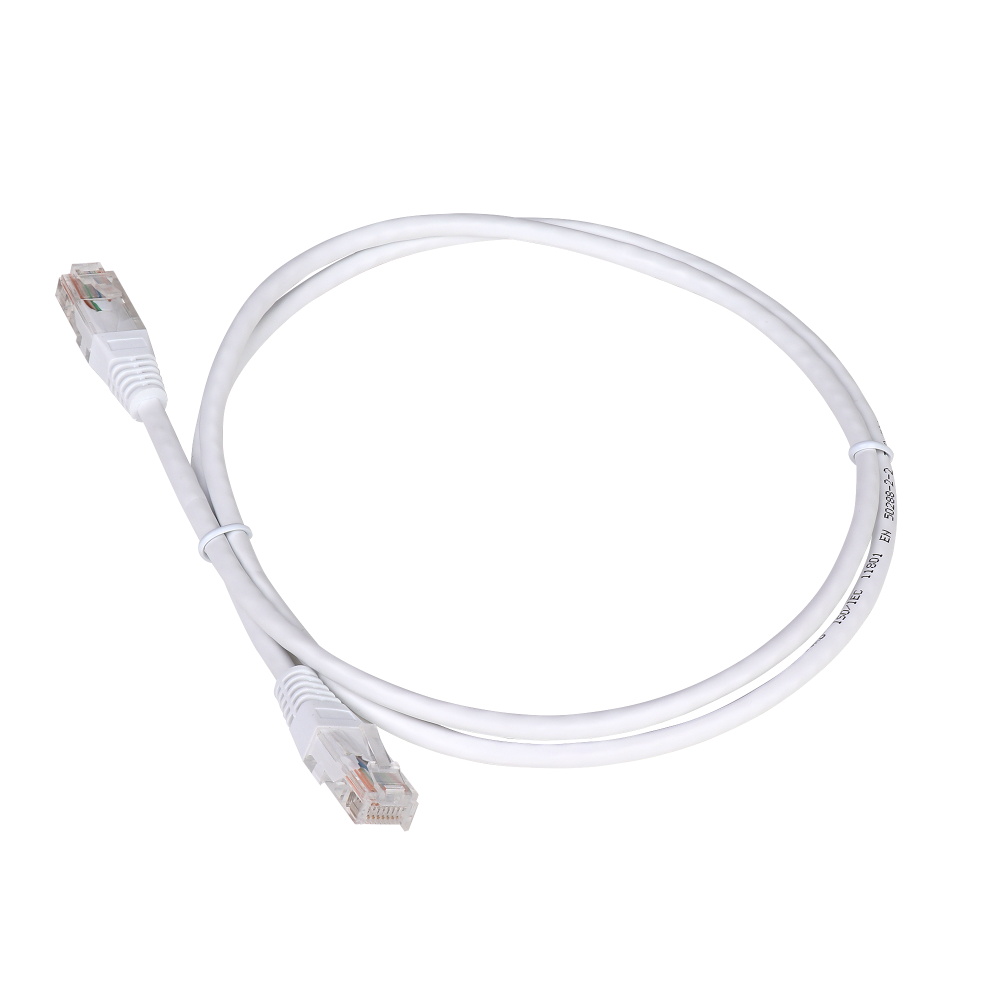

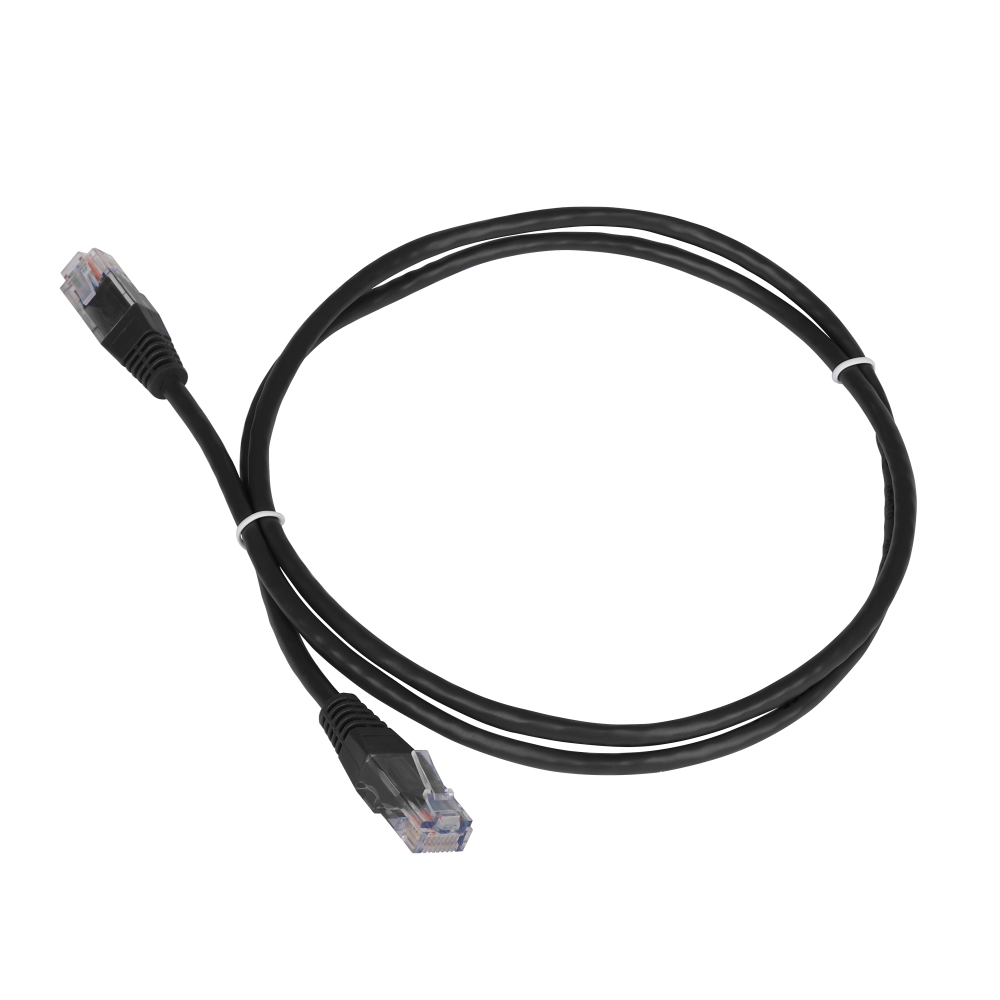

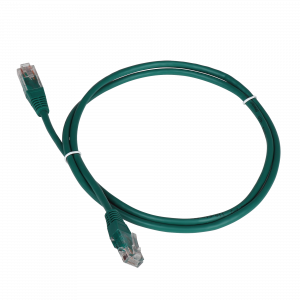

Патч-корд TWT UTP кат.5e, с заливными колпачками
Согласно действующим стандартам, коммутационные шнуры не являются частью Структурированной Кабельной Системы. Однако, они в полной мере принимают участие в передаче сигналов от компьютера до активного оборудования, поэтому их качество должно приниматься во внимание и быть не хуже остальных компонентов кабельной линии.
Коммутационный шнур состоит из отрезка кабеля, оконцованного 8-контактными модульными разъемами типа RJ-45. Несмотря на кажущуюся простоту конструкции, перекрестные наводки и отражения на небольшом отрезке кабеля могут оказывать значительное влияние на передаточные характеристики. При промышленном изготовлении коммутационных шнуров добиться хороших характеристик гораздо легче, чем при изготовлении вручную.
Под маркой TWT выпускаются 2-х парные неэкранированные (UTP) коммутационные шнуры кат. 5е различной длины и цвета.

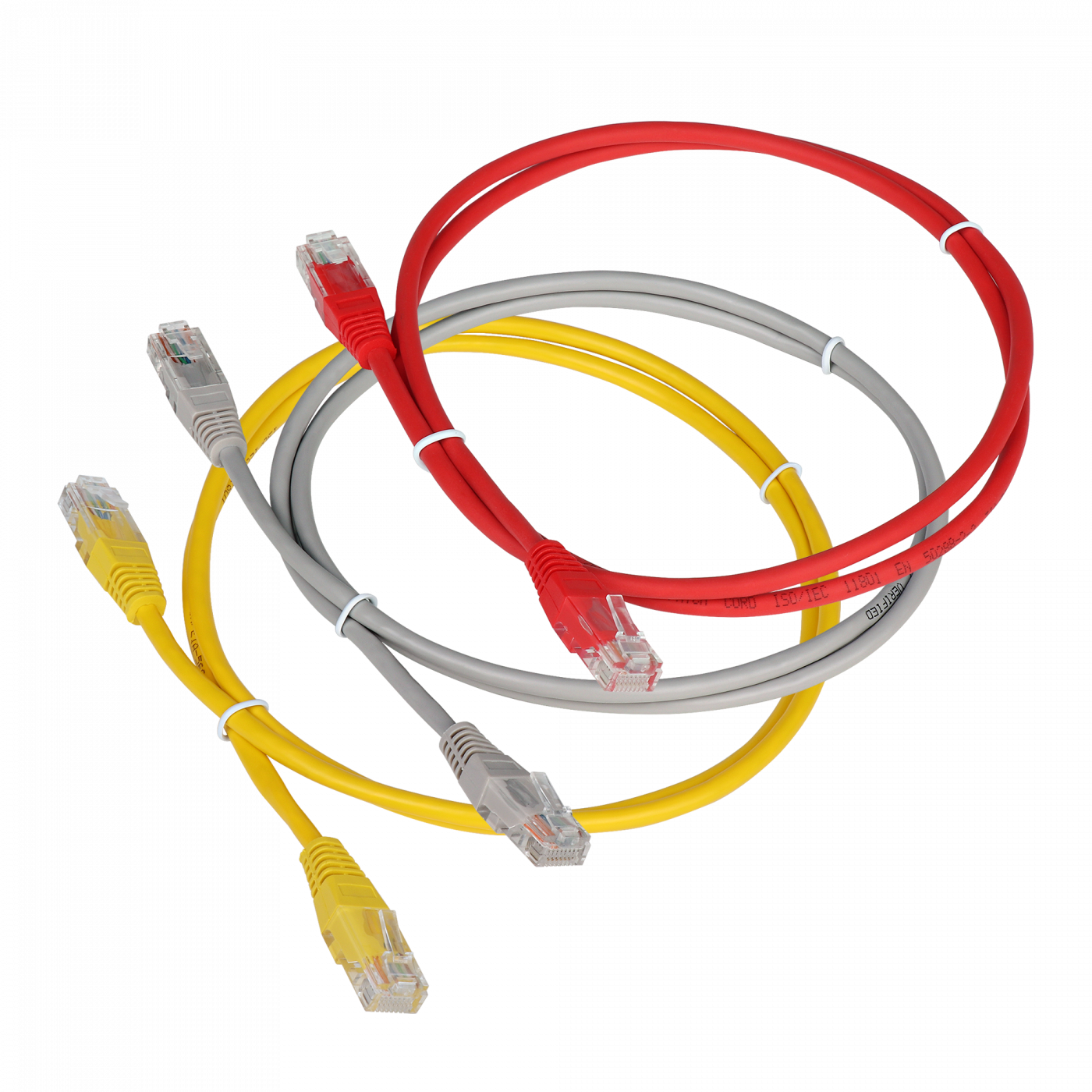

Варианты цветов:
| Белый - WH |  |
| Серый - GY | |
| Желтый - YL | |
| Оранжевый - OR | |
| Зеленый - GN | |
| Красный - RD | |
| Синий - BL | |
| Коричневый - BR | |
| Черный - BK |
Выпускаются патч-корды различной длины:
- 0.15 м
- 0.3 м
- 0.5 м
- 1.0 м
- 1.5 м
- 2.0 м
- 3.0 м
- 5.0 м
- 7.0 м
- 10.0 м
- 15.0 м
Для обеспечения прочного соединения вилки и кабеля место соединения заливается пластмассой, такое соединение называется "заливным" или molded. Вилка снабжается хвостовиком, который обеспечивает заданный радиус изгиба в процессе эксплуатации.
Схема разводки проводов в коннекторах T-568B UTP
| Контакт № | Контакт № | |
| 1 | Бело-оранжевый W-O | 1 |
| 2 | Оранжевый O | 2 |
| 3 | Бело-зеленый W-G | 3 |
| 4 | Синий BL | 4 |
| 5 | Бело-синий W-BL | 5 |
| 6 | Зеленый GN | 6 |
| 7 | Бело-коричневый W-BR | 7 |
| 8 | Коричневый BR | 8 |
| Материал оболочки | ПВХ (поливинилхлорид) |
| Диаметр медной жилы | 26 AWG |
| Тип проводника | Stranded (многожильный) |
| Рабочий диапазон температур | до +60°С |
| Соответствует требованиям стандартов | TIA/EIA 568-C cat. 5e |
